تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 08-07-2026 المنشأ:محرر الموقع
المفصلة المقاومة للحريق لمدة 3 ساعات من UL هي مفصلة باب تم اختبارها بشكل مستقل وإدراجها ضمن UL 10C لتحمل التعرض للحريق لمدة ثلاث ساعات كاملة دون حدوث عطل هيكلي. بالنسبة للمباني التجارية، لا تعد المفصلات المقاومة للحريق ترقيات اختيارية للأجهزة - فهي مكون إلزامي من أي مجموعة أبواب مقاومة للحريق يحكمها NFPA 80. يمكن أن يؤدي استخدام مفصلة غير معتمدة على باب مقاوم للحريق إلى إبطال مجموعة الباب بالكامل ويؤدي إلى فشل عمليات التفتيش.
تم اعتماد المفصلات المقاومة للحريق المدرجة في قائمة UL من KEYMAN (رقم الملف R41384) وفقًا لمعيار UL 10C الكامل لمدة 3 ساعات، وهي مصنوعة من الفولاذ مع دبابيس غير قابلة للإزالة، ومتوفرة في تكوينات محامل ثنائية و4 كرات لتتناسب مع مجموعة واسعة من تطبيقات الأبواب التجارية.
إن UL 10C هو معيار مختبرات Underwriters Laboratories لـ 'اختبارات الحريق ذات الضغط الإيجابي لمجموعات الأبواب'، وهو أكثر معايير اختبار أبواب الحريق صرامة في أمريكا الشمالية. على عكس اختبار UL 10B (الضغط المحايد) الأقدم، يحاكي UL 10C ظروف الحريق في العالم الحقيقي من خلال تطبيق ضغط أمامي إيجابي أثناء اختبار الحرق - مما يعني دفع ألسنة اللهب والغازات بشكل فعال نحو مجموعة الباب بدلاً من مجرد محيطها.
لكي تحصل المفصلة على قائمة UL 10C، يجب أن:
الحفاظ على السلامة الهيكلية ودعم وزن الباب طوال المدة المقدرة
منع الباب من السقوط أو التواء أو الانفصال عن الإطار
يتم اختباره كجزء من تجميع الباب الكامل (وليس بشكل منفصل)
احمل علامة تصديق واضحة ورقم ملف يمكن تتبعه (على سبيل المثال، R41384)
لقد اجتازت المفصلة التي اجتازت UL 10C عند مستوى 3 ساعات اختبارات مقاومة الحريق الأكثر تطلبًا والمطبقة على أجهزة البناء التجارية. هذا هو المعيار الذي تتحقق منه السلطات ذات الاختصاص (AHJs) ورجال الإطفاء أثناء عمليات التفتيش.
يعتمد تصنيف مقاومة الحريق المطلوب للباب - ومفصلاته - على تصنيف مقاومة الحريق للجدار الذي تم تركيب الباب فيه، كما هو محدد في NFPA 80 وقانون البناء الدولي (IBC).
وفيما يلي دليل مرجعي عام:
تصنيف مقاومة الحريق على الحائط | تصنيف تجميع الباب المطلوب | تصنيف المفصلة المطلوبة |
|---|---|---|
جدار ناري لمدة 4 ساعات | 3 ساعات | 3 ساعات (UL 10C) |
حاجز حريق لمدة ساعتين | 90 دقيقة | 90 دقيقة أو أعلى |
ممر / قسم لمدة ساعة واحدة | 60 دقيقة | 60 دقيقة أو أعلى |
أقسام الدخان | 20 دقيقة | 20 دقيقة أو أعلى |
المفصلات المقاومة للحريق لمدة 3 ساعات مطلوبة خصيصًا للأبواب المثبتة في جدران مقاومة للحريق لمدة 4 ساعات - والتي توجد عادةً في المباني الشاهقة، ومرفقات السلالم في البناء من النوع الأول والثاني، وجدران فصل الإشغال بين المناطق عالية الخطورة، وبعض ممرات الخروج في المنشآت التجارية أو الصناعية ذات المساحة الكبيرة.
لا تعد المفصلة ذات التصنيف 60 دقيقة أو 90 دقيقة بديلاً مقبولاً لفتح الباب لمدة 3 ساعات. نظرًا لأنه يتم اختبار المفصلات وإدراجها كجزء من التجميع، فإن استبدال مكون ذي تصنيف أقل يؤدي إلى إبطال شهادة التجميع بأكمله.
يعد معيار NFPA 80 (معيار أبواب الحماية من الحرائق ووسائل الحماية الأخرى للفتح) هو المعيار الأمريكي الأساسي الذي يحكم تركيب وصيانة مجموعات أبواب الحماية من الحرائق، بما في ذلك متطلبات الأجهزة الخاصة بالمفصلات.
بموجب NFPA 80، القسم 6.4.3، يجب أن تستوفي مفصلات أبواب الحريق جميع المعايير التالية:
القائمة ووضع العلامات: يجب إدراج المفصلات وتصنيفها للاستخدام مع مجموعة أبواب الحماية المحددة التي تم تركيبها فيها.
الحد الأدنى لعدد المفصلات: تتطلب معظم أبواب الحريق ما لا يقل عن ثلاثة مفصلات لكل ورقة باب؛ قد تتطلب الأبواب الأطول أو الأثقل المزيد.
دبابيس غير قابلة للإزالة: يجب أن تحتوي المفصلات الموجودة على الجانب المكشوف (غير الآمن) من باب الحريق على دبابيس غير قابلة للإزالة (NRP) لمنع إزالة الباب بشكل غير مصرح به.
المادة والدرجة: يجب أن تكون المفصلات من الدرجة التجارية أو شديدة التحمل بما يتناسب مع وزن الباب وتكرار استخدامه.
لا توجد تعديلات ميدانية: يجب عدم تعديل أجهزة أبواب النار في الميدان بأي طريقة لم تكن جزءًا من القائمة الأصلية.
عمليات التفتيش السنوية لمجموعات أبواب الحماية من الحرائق، كما هو مطلوب من قبل NFPA 80 القسم 5.2، تتحقق على وجه التحديد من بقاء المفصلات في تكوينها المدرج. إن استبدال المفصلة المدرجة المقاومة للحريق بمفصلة قياسية غير مدرجة - حتى ولو بشكل مؤقت - يشكل انتهاكًا للقانون.
المفصلات المقاومة للحريق ليست مجرد إصدارات أثقل من المفصلات القياسية. وهي تختلف في المواد والبناء الداخلي وإصدار الشهادات بطرق تحدد أدائها بشكل مباشر في ظل ظروف الحريق.
ميزة | المفصلة القياسية | مفصلة مقاومة للحريق لمدة 3 ساعات من UL |
|---|---|---|
المادة الأساسية | الفولاذ الطري أو سبائك الزنك | الصلب (درجة أعلى، مقاومة للحرارة) |
نوع الدبوس | قابل للإزالة | غير قابل للإزالة (NRP) |
نوع المحمل | محمل عادي أو محمل كروي واحد | الدقة 2 أو 4 كروي |
عدد المفاصل | عادة 3 | 5 مفاصل لزيادة منطقة الاتصال |
علامة الشهادة | لا أحد | UL مدرج برقم ملف يمكن تتبعه |
اختبار الضغط الأمامي | لم يتم اختباره | تم اختباره تحت ضغط إيجابي UL 10C |
مقاومة التآكل | عامل | الفولاذ المقاوم للصدأ أو تشطيب مماثل |
يعمل التصميم ذو الخمس مفاصل المستخدم في المفصلات المعتمدة المقاومة للحريق على توزيع وزن الباب والضغط التشغيلي عبر مساحة سطح أكبر، مما يقلل من خطر الفشل في ظل التمدد الحراري. تعمل المحامل الكروية الدقيقة - خاصة تكوين المحامل الأربعة - على تقليل الاحتكاك والحفاظ على تشغيل الباب بسلاسة حتى عندما تبدأ المكونات المعدنية في التمدد تحت الحرارة. تمنع المسامير غير القابلة للإزالة فك الارتباط عندما يتمدد البرميل أثناء التعرض للحريق، مما قد يؤدي إلى انفصال ضلفة الباب عن الإطار.
لا. لا يمكن استخدام المفصلات القياسية غير المدرجة بشكل قانوني أو آمن في مجموعة أبواب مقاومة للحريق. يعد هذا أحد أخطاء الامتثال الأكثر شيوعًا التي يتم العثور عليها أثناء عمليات فحص أبواب الحماية من الحرائق.
إن قوة مجموعة أبواب النار تكون بنفس قوة أضعف مكوناتها المدرجة. يتطلب NFPA 80 أن يتم إدراج كل قطعة من الأجهزة المثبتة على باب مقاوم للحريق - بما في ذلك المفصلات والغلقات والمزالج والأختام - بشكل مستقل للاستخدام في تلك المجموعة المصنفة المحددة. مفصلة غير مدرجة:
لم يتم اختباره تحت النار أو ظروف الضغط الإيجابي
يمكن أن يفشل هيكليًا قبل انتهاء المدة المقدرة للباب
يبطل قائمة UL أو FM لمجموعة الباب بأكملها
ينشئ مسؤولية قانونية على مالك المبنى والمقاول وAHJ
حتى المفصلات المشابهة من الناحية الجمالية من الشركات المصنعة ذات السمعة الطيبة لا يمكن افتراض أنها مقاومة للحريق إلا إذا كانت تحمل علامة اعتماد مرئية ورقم ملف UL يمكن التحقق منه. تحقق دائمًا من القائمة قبل التثبيت.
تقدم KEYMAN مفصلات تناكبية معتمدة من UL 10C ومقاومة للحريق لمدة 3 ساعات في شكلين من المحامل - محمل كروي و4 محمل كروي - عبر مجموعة شاملة من الأحجام لتناسب تطبيقات الأبواب التجارية القياسية والثقيلة. تحمل جميع الموديلات ملف UL رقم R41384 ويتم تصنيعها من الفولاذ بدبابيس غير قابلة للإزالة.
إن سلسلة المحامل ذات الكرتين مناسبة لأبواب النار التجارية ذات الوزن القياسي حيث يعد التشغيل السلس والامتثال للقواعد هي المتطلبات الأساسية.

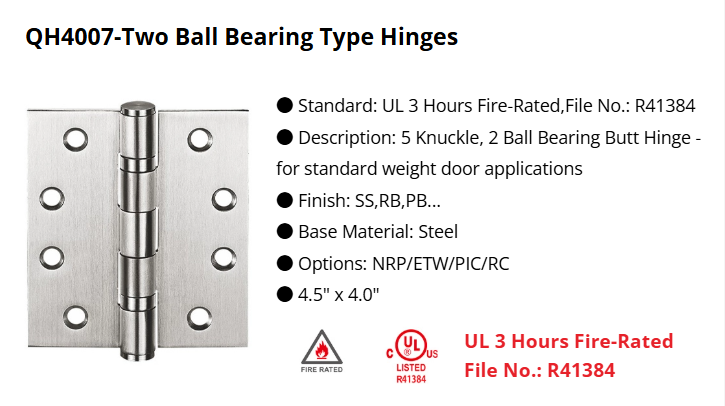

نموذج | وصف | الحجم (الارتفاع × العرض) |
|---|---|---|
QH4007 | 5 مفصل، 2 مفصلات بمحمل كروي | 4.5 بوصة × 4.0 بوصة |
QH4008 | 5 مفصل، 2 مفصلات بمحمل كروي | 4.5 بوصة × 4.5 بوصة |
تعتبر المفصلات ذات المحامل الكروية هي الأنسب لأبواب النار ذات الوزن القياسي في بيئات الاستخدام ذات التردد المنخفض إلى المتوسط ، مثل أبواب ممرات المكاتب أو أبواب الوصول إلى السلالم في المباني التجارية منخفضة الارتفاع.
توفر سلسلة المحامل ذات 4 كرات قدرة تحميل متزايدة، وتقليل الاحتكاك، ومتانة أكبر على المدى الطويل، مما يجعلها الخيار المفضل لتطبيقات الأبواب ذات حركة المرور العالية أو الثقيلة.
نموذج | الحجم (الارتفاع × العرض) | سمك (مم) |
|---|---|---|
QH4001 | 4.0 بوصة × 3.0 بوصة | 3.0 |
QH4002 | 4.0 بوصة × 3.5 بوصة | 3.0 |
QH4003 | 4.0 بوصة × 4.0 بوصة | 3.0 |
QH4004 | 4.0 بوصة × 4.0 بوصة | 3.4 |
QH4005 | 4.5 بوصة × 4.0 بوصة | 3.0 |
QH4006 | 4.5 بوصة × 4.5 بوصة | 3.0 |
QH4009 | 4.5 بوصة × 4.0 بوصة | 4.6 |
QH4010 | 4.5 بوصة × 4.5 بوصة | 4.6 |
QH5001 | 5.0 بوصة × 3.0 بوصة | 3.0 |
QH5002 | 5.0 بوصة × 4.0 بوصة | 3.0 |
QH5003 | 5.0 بوصة × 3.5 بوصة | 3.0 |
QH5005 | 5.0 بوصة × 4.0 بوصة | 3.4 |
QH5006 | 5.0 بوصة × 4.5 بوصة | 3.4 |
QH5010 | 5.0 بوصة × 4.0 بوصة | 4.6 |
QH5011 | 5.0 بوصة × 4.5 بوصة | 4.6 |
QH5012 | 5.0 بوصة × 5.0 بوصة | 4.6 |
تعتبر المفصلات ذات الأربع كرات أكثر ملاءمة لأبواب النار الأثقل، وفتحات المرور عالية التردد، والتطبيقات التي يكون فيها تآكل المحامل على المدى الطويل أمرًا مثيرًا للقلق ، مثل ممرات المستشفيات، أو أبواب الخروج من المدارس، أو السلالم الشاهقة. توفر الموديلات ذات سمك 4.6 مم (QH4009، QH4010، QH5010، QH5011، QH5012) صلابة هيكلية إضافية لأحجام الأبواب التجارية الأكبر والأثقل.
خيارات التشطيب المتوفرة في جميع الطرازات: الفولاذ المقاوم للصدأ (SS)، والبرونز الريفي (RB)، والنحاس المصقول (PB)، وغيرها عند الطلب.
الخيارات المتاحة: دبوس غير قابل للإزالة (NRP)، سلك نقل كهربائي (ETW)، دبوس داخل الغطاء (PIC)، غطاء سكني (RC).
قم بتنزيل كتالوج KEYMAN UL Hinge | واطلب عرض أسعار
معتمد من UL 10C - تصنيف الحريق لمدة 3 ساعات: مدرج بشكل مستقل تحت ملف UL رقم R41384، مما يوفر مقاومة سلبية للحريق تم التحقق منها لمجموعات أبواب الحريق التجارية الأكثر تطلبًا
دبابيس غير قابلة للإزالة: متوافقة مع متطلبات NFPA 80 القسم 6.4.3 للتطبيقات الخارجية وأبواب الحماية من الحرائق؛ يمنع الإزالة غير المصرح بها وفك الارتباط تحت التمدد الحراري
تصميم ذو 5 مفاصل: يوزع الحمل على سطح محمل أكبر، مما يقلل الضغط على إطار الباب أثناء الاستخدام العادي وظروف الحريق
دقة التصنيع باستخدام الحاسب الآلي: تضمن الورقة الداخلية المشطوفة إغلاقًا خاليًا من الفجوات ومظهرًا احترافيًا ونظيفًا على مجموعات الأبواب النهائية
البناء الفولاذي: مادة أساسية مقاومة للتآكل تم تصميمها لضمان الموثوقية على المدى الطويل في البيئات التجارية
اتساق النهاية: مضمون لمطابقة اللمسات النهائية والتفاصيل الخاصة بأجهزة KEYMAN التجارية الأخرى للحصول على مواصفات موحدة في جميع أنحاء المشروع
س: ما هو الفرق بين المفصلة المقاومة للحريق UL 10B وUL 10C؟
ج: يقوم اختبار UL 10B باختبار مجموعات الأبواب في ظل ظروف ضغط محايد، بينما يطبق اختبار UL 10C ضغطًا أماميًا إيجابيًا أثناء الاختبار - لمحاكاة فروق الضغط التي تحدث في حرائق المباني الحقيقية. يعد UL 10C هو المعيار الأكثر صرامة وهو مطلوب في العديد من قوانين البناء النموذجية وAHJs. تتطلب معظم مواصفات أبواب النار التجارية الحديثة التوافق مع UL 10C.
س: كم عدد المفصلات المقاومة للحريق من UL المطلوبة لكل باب مقاوم للحريق بموجب NFPA 80؟
ج: يتطلب القسم 6.4.3 من NFPA 80 ما لا يقل عن ثلاث مفصلات لكل ورقة باب مقاومة للحريق للأبواب ذات الارتفاع القياسي. قد تتطلب الأبواب الأطول أو الأثقل مفصلات إضافية. يجب أيضًا أن يكون عدد المفصلات وحجمها متوافقين مع قائمة UL الخاصة بمجموعة الباب - تحقق دائمًا من متطلبات القائمة المحددة للباب الذي يتم تركيبه.
س: هل يمكنني التحقق من قائمة UL الخاصة بـ KEYMAN بشكل مستقل؟
ج: نعم. يتم إدراج مفصلات KEYMAN المقاومة للحريق ضمن ملف UL رقم R41384. تؤكد القائمة نطاق الشهادة والمنتجات المعمول بها ومعيار الاختبار الذي تم تقييمها بموجبه.
س: هل تلبي مفصلات KEYMAN المقاومة للحريق متطلبات UL وNFPA 80 في وقت واحد؟
ج: نعم. تفي قائمة UL 10C بمتطلبات الإدراج ووضع العلامات بموجب القسم 6.4.3 من NFPA 80. المنتجات التي تحمل قائمة UL صالحة والميزات المطلوبة (مثل المسامير غير القابلة للإزالة للتطبيقات المعمول بها) متوافقة مع NFPA 80 عند تركيبها بشكل صحيح كجزء من مجموعة كاملة ومدرجة لأبواب الحماية من الحرائق.
س: هل مفصلات KEYMAN UL متاحة للطلب المباشر بين الشركات؟
ج: نعم. تعمل شركة KEYMAN كشركة مصنعة مباشرة للأعمال المباشرة بين الشركات. يمكن للمقاولين التجاريين والموزعين ومحددي المشروع الاتصال بـ KEYMAN مباشرة للحصول على تسعير الحجم ومواصفات المشروع والاستفسارات عن المهلة الزمنية.
توفر KEYMAN مفصلات مقاومة للحريق معتمدة من UL 10C لمدة 3 ساعات مباشرةً للمقاولين التجاريين وموزعي الأجهزة المعمارية ومحددي منتجات البناء في جميع أنحاء العالم. يتم تصنيع جميع المنتجات لتلبية متطلبات قائمة UL ويمكن إرجاعها إلى الملف رقم R41384.
