قفل نقر سيلونويد

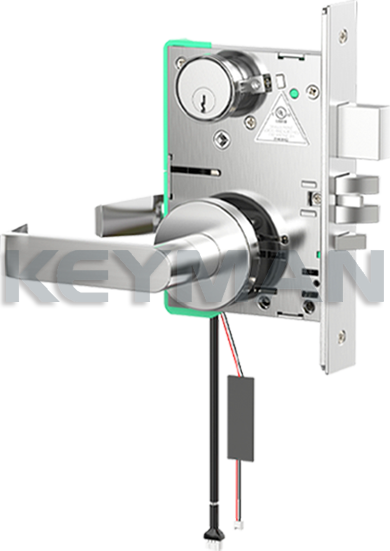

قفل نقر الملف اللولبي المكهرب (12/24 قابل للتعديل)

✔ يقبل جهد الإدخال العالمي 12 أو 24 فولت تيار مستمر لمرونة التثبيت

✔ يمكن للمستخدم تحديد الفشل الآمن / الفشل الآمن - التغيير

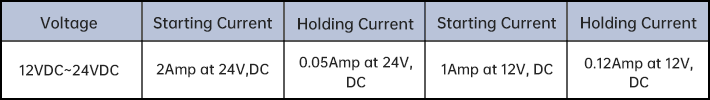

✔ الحد الأقصى للسحب الحالي المنخفض - يسمح بقفل متعدد على مصدر طاقة واحد

✔ تيار تثبيت منخفض - ينتج الحد الأدنى من الحرارة، مما يمنع 'الرافعات الساخنة' في تطبيقات القفل الكهربائي ويسمح بتشغيل موثوق حتى في الأبواب الخشبية.
✔ يقوم المفتاح الجديد كليًا بمراقبة الرافعة الداخلية مع تحسين مستوى الكشف الذي يوازن بين الأمان وحساسية الرافعة

فشل آمن / فشل آمن

درجة حرارة التشغيل:
الحد الأقصى 151 درجة فهرنهايت (66 درجة مئوية) الحد الأدنى. -31 درجة فهرنهايت (-35 درجة مئوية)

تم تصنيف جميع مفاتيح المراقبة على: 2 أمبير عند 30 فولت تيار مستمر

3 أمبير عند 125 فولت تيار متردد

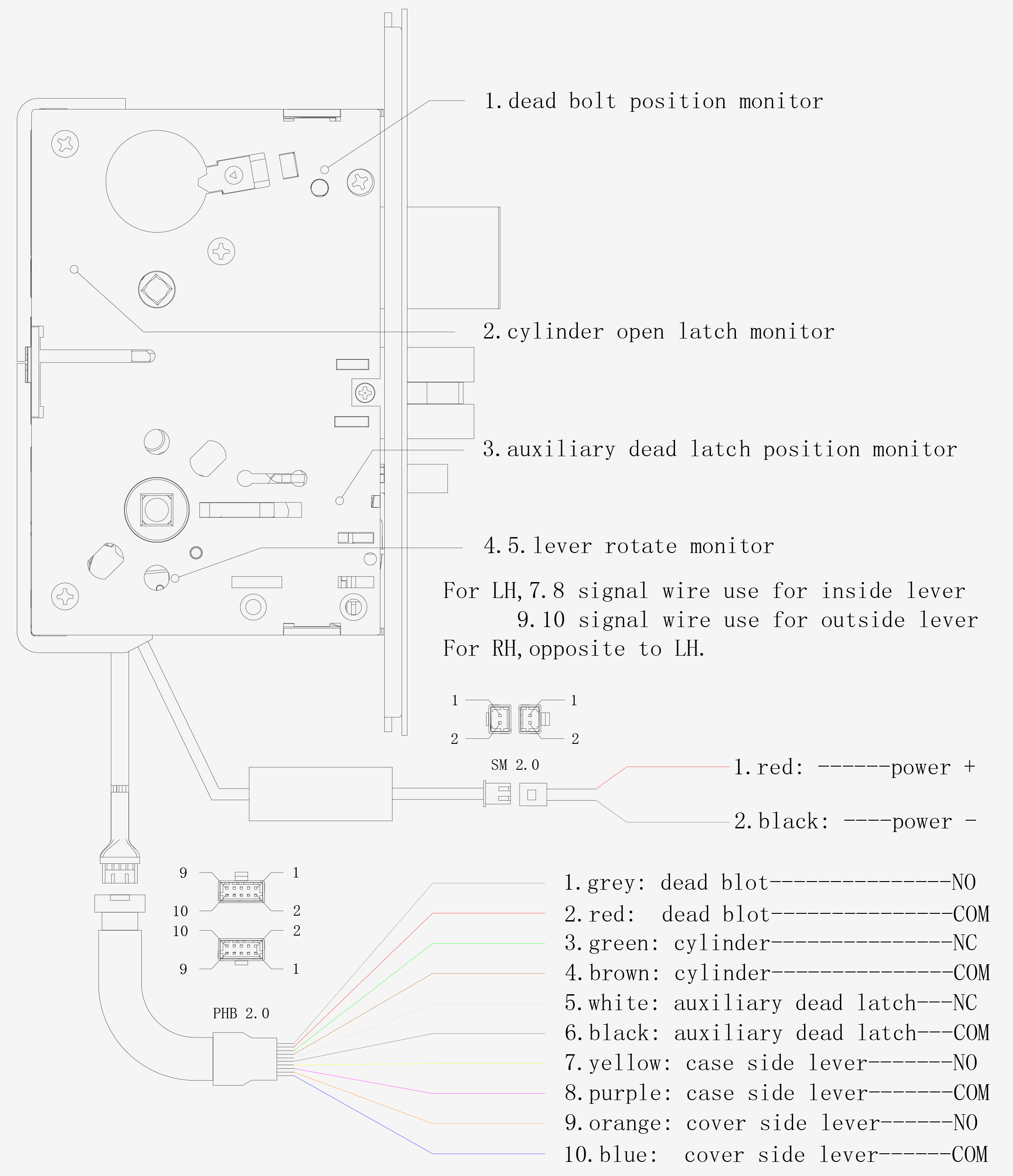

تعليمات الإشارة الإلكترونية للنقر من سلسلة M700

✔ 1. يمكن أن يكون جهد طاقة الإدخال DCl2V أو DC24V أو 0.8V.

✔ 2. لإيقاف التشغيل للفتح، قم بتوصيل الطاقة + توصيل محطة التتابع الكهربائي NC.
لإغلاق الطاقة، قم بتوصيل الطاقة + توصيل محطة التتابع الكهربائي N0.

✔ 3. ربما لا يتطابق لون سلك الإشارة، نقترح الاتصال يعتمد على رقم الطلب.

✔ 4. بالنسبة لسحب اللطخة الميتة، تراجع المزلاج الميت المساعد، لا تتراجع الأسطوانة عن لطخة المزلاج
والرافعة لا تدور، وحالة الإشارة متوقفة.
✔ 5. إذا كانت الوظيفة متوقفة عن التشغيل للفتح، يمكن للأسطوانة أو الدوران فتح الرافعة، بعد فتح الرافعة الميكانيكية، تحتاج إلى قطع الطاقة والكهرباء مرة أخرى لقفل الرافعة.

وظيفة

بدون ديدبولت

فشل آمن		فشل آمن
M780	● إيقاف التشغيل - الرافعة الخارجية نشطة	M781	● إيقاف التشغيل – تم قفل الرافعة الخارجية
	● التشغيل - الرافعة الخارجية مقفلة		● التشغيل - الرافعة الخارجية نشطة
	● مزلاج مساعد الجمود latchbolt		● مزلاج مساعد الجمود latchbolt
	● الرافعة الداخلية حرة دائمًا		● الرافعة الداخلية حرة دائمًا
	● لا يوجد تجاوز المفتاح		● لا يوجد تجاوز المفتاح
م790	● إيقاف التشغيل - الرافعة الخارجية نشطة	م791	● إيقاف التشغيل – تم قفل الرافعة الخارجية
	● التشغيل - الرافعة الخارجية مقفلة		● التشغيل - الرافعة الخارجية نشطة
	● مزلاج مساعد الجمود latchbolt		● مزلاج مساعد الجمود latchbolt
	● الرافعة الداخلية حرة دائمًا		● الرافعة الداخلية حرة دائمًا
	● تجاوز المفتاح الميكانيكي من الخارج عند القفل		● تجاوز المفتاح الميكانيكي من الخارج عند القفل
M782	● إيقاف التشغيل - كلا الرافعتين نشطتان	م783	● إيقاف التشغيل - كلا الرافعتين مقفلتان
	● التشغيل - كلا الرافعتين مقفلتان		● التشغيل - كلا الرافعتين نشطتان
	● مزلاج مساعد الجمود latchbolt		● مزلاج مساعد الجمود latchbolt
	● لا يوجد تجاوز المفتاح		● لا يوجد تجاوز المفتاح
م792	● إيقاف التشغيل - كلا الرافعتين نشطتان	م793	● إيقاف التشغيل - كلا الرافعتين نشطتان
	● التشغيل - كلا الرافعتين مقفلتان		● التشغيل - كلا الرافعتين مقفلتان
	● مزلاج مساعد الجمود latchbolt		● مزلاج مساعد الجمود latchbolt
	● تجاوز المفتاح الميكانيكي من الخارج عند القفل		● تجاوز المفتاح الميكانيكي من الخارج عند القفل
M7D0	● إيقاف التشغيل - الرافعة الخارجية نشطة	M7D1	● إيقاف التشغيل – تم قفل الرافعة الخارجية
	● التشغيل - الرافعة الخارجية مقفلة		● التشغيل - الرافعة الخارجية نشطة
	● مزلاج مساعد الجمود latchbolt		● مزلاج مساعد الجمود latchbolt
	● الرافعة الداخلية حرة دائمًا		● الرافعة الداخلية حرة دائمًا
	● قفل اللسان المائل المفتوح		● قفل اللسان المائل المفتوح
M7D2	● إيقاف التشغيل - كلا الرافعتين نشطتان	M7D3	● إيقاف التشغيل - كلا الرافعتين مقفلتان
	● التشغيل - كلا الرافعتين مقفلتان		● التشغيل - كلا الرافعتين نشطتان
	● مزلاج مساعد الجمود latchbolt		● مزلاج مساعد الجمود latchbolt
	● قفل اللسان المائل المفتوح		● قفل اللسان المائل المفتوح

مع ديدبولت

فشل آمن		فشل آمن
M7G0	● إيقاف التشغيل - الرافعة الخارجية نشطة	M7G1	● إيقاف التشغيل – تم قفل الرافعة الخارجية
	● التشغيل - الرافعة الخارجية مقفلة		● التشغيل - الرافعة الخارجية نشطة
	● يلعب لسان الأمان دور مقاومة الإدراج وردود فعل حالة الباب		● يلعب لسان الأمان دور مقاومة الإدراج وردود فعل حالة الباب
	● الرافعة الداخلية حرة دائمًا		● الرافعة الداخلية حرة دائمًا
M7G2	● إيقاف التشغيل - كلا الرافعتين نشطتان	M7G3	● إيقاف التشغيل - كلا الرافعتين مقفلتان
	● التشغيل - كلا الرافعتين مقفلتان		● التشغيل - كلا الرافعتين نشطتان
	● يلعب لسان الأمان دور مانع الإدراج وردود فعل حالة الباب		● يلعب لسان الأمان دور مانع الإدراج وردود فعل حالة الباب
	● الرافعة الداخلية حرة دائمًا		● الرافعة الداخلية حرة دائمًا

اسطوانة

اسطوانة

اسطوانة ريم
اسطوانة نقر
اسطوانة SFIC

اسطوانة الإبهام

طول الاسطوانة

التوضيح	وجه	طول
التوضيح	وجه	(29 ملم)	(32 ملم)	(35 ملم)	(38 ملم)	(41 ملم)	(45 ملم)
	كامل الوجه معيار	FC729A	FC732A	FC735A	FC738A	FC741A	FC745A
	كامل الوجه ل / ج الأساسية	لا يوجد	FCC32G	لجنة الاتصالات الفدرالية35G	FCC38G	لا يوجد	لا يوجد

كام اسطوانة

FC2-0003 ساحب رأس القفل N	FC2-0004 أداة سحب رأس القفل R	M700-062 قفل رأس ساحبة H


أداة سحب رأس القفل M700-065 أ	M700-093أداة سحب رأس القفل C	أداة سحب رأس القفل M700-102 د

طوق الاسطوانة

M780075 حلقة القفل
M780191 مكون حلقة القفل

تقليم

تقليم

L0100 L0300 L0400 L0600

L0800 L0900 L1500 L1900

L2000 L2100 L3300 L3700

L3800

وجه

زاوية مربعة R4 زاوية نصف قطرها

الزاوية المربعة	ركن نصف القطر R4	وصف
1-1/4' (32 ملم) عرض	1-1/4' (32 ملم) عرض	وصف
M700-164	M700-164-R4	مزلاج × مساعد. مزلاج × ديدبولت × مفتاح
M700-164	M700-164-R4	مزلاج × مساعد. مزلاج × التبديل
M700-165	M700-165-R4	مزلاج × ديدبولت × سويتش
M700-166	M700-166-R4	مزلاج × مساعد. مزلاج × ديدبولت
M700-169	M700-169-R4	مزلاج × مساعد. مزلاج
M700-168	M700-168-R4	مزلاج × ديدبولت
M700-170	M700-170-R4	مزلاج
M700-171	M700-171-R4	ديدبولت

M720	M712	م715	M704	م719	M705
الوظائف المطبقة: م780؛ M720	الوظائف المطبقة: M712	الوظائف المطبقة: M710؛ م715	الوظائف المطبقة: M704A	الوظائف المطبقة: م713؛ م714؛ م719	الوظائف المطبقة: M704؛ م705؛ م706؛ م707؛ م709
