| مسلسل | ● سلسلة M500 |
| معيار | ● إن 12209، EN1634-1، دي آي إن 18251 |
| محتوى | ● قفل نقر × 1، لوحة الضرب × 1، كيس براغي × 1، صندوق غبار × 1 |
| شهادة | ● اختبار الحريق: باب مقاوم للحريق فولاذي 260 دقيقة باب مقاوم للحريق خشبي: 30 / 60 / 90 / 120 دقيقة ● CE (EN 12209): 3 X 9 1 0 G 3 BC 2 0 ● UKCA (EN 12209): 3 X 9 1 0 G 3 BC 2 0 |
| الأجزاء الرئيسية | ● الواجهة: SS304، الارتفاع 235 مم، العرض: 20 / 24 مم، السمك 3 مم ● المزلاج: SS304 ● Deadbolt: SS304، رمي بخطوتين، إسقاط 20 مم ● التابع: الفولاذ (ستانادر) / تعدين المساحيق (أنواع الخروج المذعور)، الفتحة المربعة: 8 × 8 مم ● لوحة الضرب: SS304، سمك 1.5 ملم ● الهيكل: صاج مجلفن، سمك 1.5 ملم |
| كيمان لا. | وظيفة | وصف الوظيفة | |
 | M501 | ممر | ● فتحة اليورو مع Latchbolt فقط. ● فتح القفل بواسطة الرافعة على كلا الجانبين. |
 | M502 | خصوصية | ● فتحة أوروبية مزودة بـ Latchbolt وDeadbolt ومتابعتين مقاس 8 × 8 مم. ● يتم سحب مسمار المزلاج بواسطة الرافعة على كلا الجانبين. ● يتم تشغيل Deadbolt عن طريق دوران الإبهام أو تحرير الطوارئ من الخارج. ● لا يوجد مخرج ذعر. |
 | م505 | الفصل الدراسي | ● فتحة يورو مع مزلاج Latchbolt ومزلاج مساعد. ● داخل مخرج الذعر. يمكن دائمًا للضغط على الرافعة الداخلية سحب المسمار وفتح الباب. ● الخارج مقفل بالمفتاح. بمجرد فتح القفل بواسطة مفتاح من الخارج، يمكن للمفتاح والرافعة الخارجية سحب مزلاج القفل وفتح الباب. ● مزلاج ميت مساعد. |
 | م507 | مخزن | ● فتحة يورو مع مزلاج Latchbolt ومزلاج مساعد. ● داخل مخرج الذعر. يمكن دائمًا للضغط على الرافعة الداخلية سحب المسمار وفتح الباب. ● الرافعة الخارجية صلبة. يقوم المفتاح الخارجي بسحب مزلاج القفل ورافعة الدفع/السحب لفتح الباب. ● مزلاج ميت مساعد. |
 | م508 | قفل وشاح المدخل | ● الحفرة الأوروبية المزودة بـ Latchbolt وDeadbolt. ● يتم سحب مسمار المزلاج بواسطة الرافعة على كلا الجانبين. ● ديدبولت يعمل بواسطة اسطوانة. ● لا يوجد مخرج ذعر. |
 | M512 | الطوارئ | ● الحفرة الأوروبية المزودة بـ Latchbolt وDeadbolt. ● يتم سحب مسمار المزلاج بواسطة الرافعة على كلا الجانبين. ● ديدبولت يعمل بواسطة اسطوانة. ● داخل مخرج الذعر. عند القفل، يمكن دائمًا سحب الرافعة الداخلية لاتشبولت و ديدبولت. |
 | م515 | الفندق | ● فتحة يورو مع Latchbolt وDeadbolt وAuxiliary Latch. ● يتم سحب مسمار المزلاج بواسطة الرافعة على كلا الجانبين. ● ديدبولت يعمل بواسطة اسطوانة. ● داخل مخرج الذعر. عند القفل، يمكن دائمًا سحب الرافعة الداخلية لاتشبولت و ديدبولت. ● مزلاج ميت مساعد. |
 | م517 | طريق مسدود | ● الحفرة الأوروبية المزودة بـ Deadbolt فقط. ● ديدبولت يعمل بواسطة اسطوانة. |

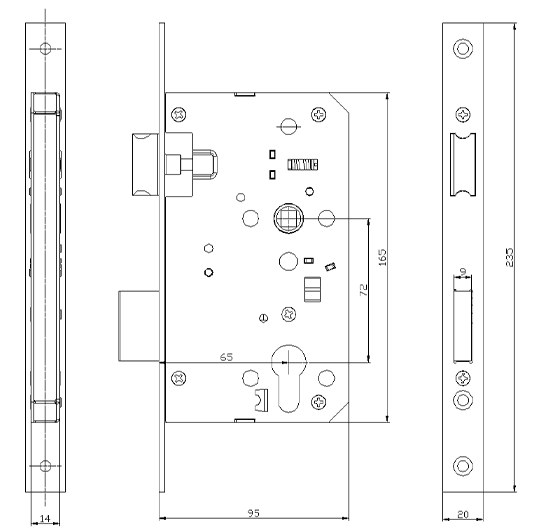

| اسم | صورة | مخطط مسودة خط الأبعاد |
| نصف اسطوانة |  |  |
| اسطوانة مزدوجة |  |  |
| اسطوانة واحدة |  |  |
| اسطوانة الخصوصية |  |  |
 ج: اسطوانة |  ب: الخصوصية |
 غ: مرور |  د : دمية |
 NL: غرفة التخزين |  ب أ : الطوارئ |
 سجل تجاري: الفصل الدراسي |  ل: الأسطوانة |
 LA400 |  L4600 |  L4500 |
 LA300 |  LA500 |  LB300 |
 LA500 |  LC400 |  L1100 |
 20 وجه زاوية مربعة واسعة |
 20 وجهًا واسعًا ومستديرًا للزوايا |
 24 واجهة زاوية واسعة مربعة |
 24 وجهًا واسعًا ومستديرًا للزوايا |
| M500-32 | M500-53 | M500-119 |
 |  |  |
 |  |  |
| 50-20 | 50-33 | 50-54 |
 |  |  |
 |  |  |
