المفصلة المحورية أم المفصلة المؤخرة - أيهما يجب عليك اختياره للأبواب التجارية الثقيلة؟

الإجابة المختصرة: استخدم المفصلة الخلفية للأبواب التجارية ذات الوزن القياسي حيث تكون البساطة وفعالية التكلفة أمرًا مهمًا. استخدم المفصلة المحورية - على وجه التحديد المفصلة المحورية الإزاحة - للأبواب الثقيلة أو كبيرة الحجم أو البارزة من الناحية المعمارية التي تتطلب سعة تحميل أعلى وزوايا تأرجح أوسع ومظهرًا بصريًا أكثر وضوحًا.

يعد اختيار نوع المفصلة الخاطئة للباب التجاري خطأً مكلفًا. يمكن أن يؤدي ذلك إلى تلف الإطار، والتآكل المبكر، وعدم المحاذاة، وحتى مشكلات الامتثال للتعليمات البرمجية. يشرح هذا الدليل الاختلافات الهيكلية، وقدرات التحمل، وزوايا الفتح، والجماليات، وحالات الاستخدام المثالية لكلا النوعين من المفصلات - حتى تتمكن من اتخاذ قرار واثق ومستنير.

ما هو بعقب المفصلي؟

المفصلة المؤخرة هي النوع الأكثر شيوعًا لمفصلات الأبواب التجارية. يتم تثبيته على إطار الباب والحافة الجانبية (مؤخرة) الباب، مع ربط المصراعين بدبوس مركزي. عندما يغلق الباب، يتم طي كلا الورقتين مقابل بعضهما البعض - ومن هنا جاء الاسم.

كيف يعمل: يتم ربط المفصلة المؤخرة بالحافة الجانبية للباب وإطار الباب المقابل. يتم نقل كل قوة الدوران ووزن الباب مباشرة إلى الإطار من خلال أوراق المفصلات والمسامير.

المواصفات النموذجية (المفصلة المؤخرة المدرجة في قائمة Keyman UL):

• الحجم: 5 × 4.5 × 4.8 ملم، 4 كرات

• المادة: الفولاذ المقاوم للصدأ (SUS 304)

• الشهادات: مُدرج في قائمة UL، مُصنف ضد الحريق لمدة 3 ساعات (UL 10C)

• التشطيبات: ستانلس ستيل، ستانلس مصقول، PVD، نحاس مصقول، نحاس عتيق، نحاس عتيق، أسود غير لامع

• زاوية الفتح: حوالي 90-110 درجة

• التطبيقات: الأبواب الخشبية والمعدنية والفولاذية والداخلية والخارجية

تصفح مفصلات المؤخرة المصنوعة من الفولاذ المقاوم للصدأ المدرجة في قائمة UL الخاصة بـ Keyman →

ما هو المفصلي المحوري؟

تعمل المفصلة المحورية - وعلى وجه التحديد المفصلة المحورية الإزاحة - على مبدأ ميكانيكي مختلف تمامًا. بدلاً من التثبيت على الحافة الجانبية للباب وإطاره، يتم تركيب المفصلة المحورية في الجزء العلوي والسفلي من الباب، مما يسمح للباب بالدوران حول محور عمودي يقع بعيدًا عن حافته.

كيف يعمل: يتم تركيب المحور العلوي في رأس الباب؛ يتم تثبيت المحور السفلي على الأرض. ينتقل وزن الباب عموديًا إلى أسفل داخل هيكل الأرضية - وليس أفقيًا داخل إطار الباب. يؤدي هذا إلى تغيير جذري في كيفية توزيع الحمل، مما يجعل المفصلات المحورية أكثر قدرة على دعم الأبواب الثقيلة.

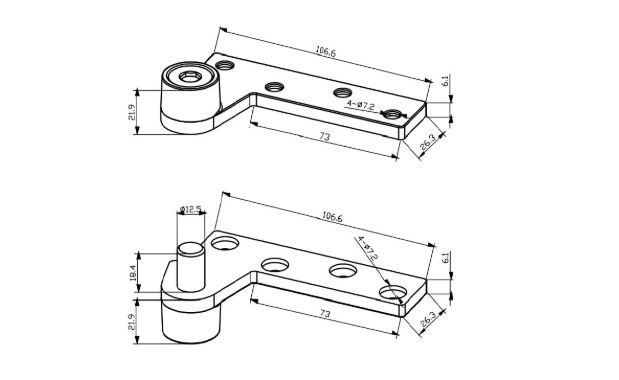

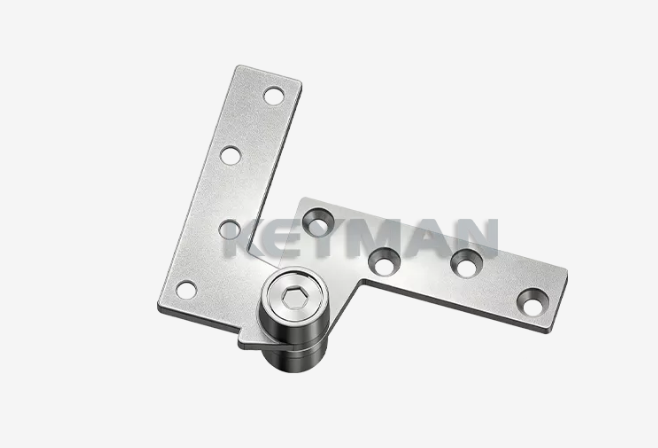

المواصفات النموذجية (مجموعة المفصلات المحورية الأوفست Keyman KPH10):

• الإزاحة: 19 ملم (3/4 بوصة)

• الحد الأقصى لحمولة الباب: 600 رطل

• المادة: الفولاذ المقاوم للصدأ (SUS 304)

• زاوية الفتح: أكبر من 180 درجة

• التعديل الرأسي: 3/16 بوصة

• الحد الأدنى لسمك الباب: 1 3/4 بوصة

• اليد: بدون استخدام اليد (يناسب الأبواب اليسرى واليمنى)

• ملحوظة: الأبواب التي يزيد ارتفاعها عن 60 بوصة تتطلب محورًا متوسطًا لكل ارتفاع إضافي يبلغ 30 بوصة

تصفح مجموعة المفصلات المحورية الأوفست من Keyman (KPH10) →

المفصلة المحورية مقابل المفصلة المؤخرة: مقارنة جنبًا إلى جنب

كيف تختلف المفصلتين من الناحية الهيكلية؟

يعد الاختلاف الهيكلي بين المفصلة المؤخرة والمفصلة المحورية هو العامل الأكثر أهمية عند اختيار الأجهزة لباب تجاري.

هيكل المفصلة المؤخرة: يتم تثبيت كلا الورقتين على حافة الباب ووجه الإطار. يقع كل وزن الباب على أوراق المفصلات ومثبتاتها، التي تسحب على إطار الباب. على الأبواب الثقيلة، يمكن أن يتسبب هذا الضغط الجانبي في تشويه الإطار، وترهل المفصلات، وسحب أدوات التثبيت بمرور الوقت.

هيكل المفصلة المحورية: يتناسب المحور العلوي مع رأس الباب؛ يتم تثبيت المحور السفلي مباشرة على الأرض. ينتقل وزن الباب مباشرة إلى الأسفل من خلال الدبوس المحوري إلى الأرض، متجاوزًا إطار الباب بالكامل. يعد مسار التحميل الرأسي هذا أكثر كفاءة من الناحية الهيكلية للأبواب الثقيلة، مما يقلل الضغط على الإطار المحيط ويطيل عمر خدمة الأجهزة.

قدرة التحمل: ما هي المفصلة التي تتعامل مع الأبواب التجارية الثقيلة؟

تعتبر المفصلات المحورية أكثر ملاءمة للأبواب التجارية الثقيلة. تدعم المفصلة المحورية الأوفست Keyman KPH10 الأبواب التي يصل وزنها إلى 600 رطل، وتوزع هذا الحمل عموديًا على الأرض بدلاً من الجانب الجانبي في الإطار.

على النقيض من ذلك، تقوم المفصلات المؤخرة بنقل كل وزن الباب وقوى التأرجح مباشرة عبر الإطار. بالنسبة للأبواب التي تتجاوز الأوزان التجارية القياسية - مثل الأبواب المبطنة بالرصاص، أو الأبواب ذات الإطارات الزجاجية كبيرة الحجم، أو أبواب المدخل المصنوعة من الخشب الصلب - قد تؤدي المفصلات التناكبية إلى التآكل المبكر، أو تلف الإطار، أو عدم المحاذاة.

ملاحظة هامة حول تركيب المفصلات المحورية: تتطلب الأبواب التي يزيد طولها عن 60 بوصة (1524 مم) محورًا متوسطًا لكل ارتفاع إضافي يبلغ 30 بوصة (762 مم). تقدم Keyman محورًا يدويًا متوسطًا مخصصًا للخدمة الشاقة لدعم هذه التطبيقات.

مقارنة زاوية الافتتاح

تؤثر زاوية الفتح بشكل مباشر على تدفق حركة المرور وإمكانية الوصول وسهولة الاستخدام - خاصة في البيئات التجارية ذات حركة المرور العالية.

• المفصلة المؤخرة: تقتصر عادةً على ما يقرب من 90-110 درجة من التأرجح. يكفي لمعظم أبواب المكاتب والتجزئة والأبواب التجارية الداخلية القياسية.

• المفصلة المحورية ذات الإزاحة: مصممة لتفتح بزاوية تتجاوز 180 درجة، مما يسمح للباب بالتأرجح تمامًا بعيدًا عن فتحة الإطار. وهذا أمر بالغ الأهمية في تطبيقات التخليص واسعة النطاق مثل ممرات المستشفيات، أو مناطق التحميل، أو مداخل المباني الضخمة حيث يلزم الوصول غير المقيد.

إن إزاحة Keyman KPH10 البالغة 3/4 بوصة (19 ملم) هي ما يتيح التأرجح على نطاق أوسع من 180 درجة. يقع المحور المحوري بعيدًا عن حافة الباب، مما يخلق خلوصًا لا تستطيع المفصلة الخلفية المثبتة بشكل متساطح تحقيقه فعليًا.

المقارنة الجمالية: أي المفصلات تبدو أفضل؟

توفر المفصلات المحورية مظهرًا أكثر نظافة ونقاءً إلى حد كبير. نظرًا لأن الأجهزة يتم تركيبها في الجزء العلوي والسفلي من الباب - وليس على الحافة الجانبية المرئية - فلا توجد مفاصل مكشوفة أو ألواح أوراق على طول عتبة الباب. والنتيجة هي مظهر سلس وبسيط يناسب الأساليب المعمارية المعاصرة والردهات الراقية وأبواب المدخل الضخمة.

مفصلات المؤخرة مرئية على حافة الباب. في حين أن المفصلة المؤخرة عالية الجودة المصنوعة من الفولاذ المقاوم للصدأ (مثل الطراز المدرج في قائمة Keyman UL مع التشطيبات المصقولة أو الساتان) يمكن أن تبدو احترافية ونظيفة، إلا أنها ستكون دائمًا أكثر حضوراً بصريًا من المفصلة المحورية. بالنسبة للمشاريع التي تكون فيها الجوانب الجمالية هي الأولوية - الضيافة، ومقار الشركات، والمباني المؤسسية - غالبًا ما يكون هذا التمييز هو الدافع وراء الاختيار النهائي للأجهزة.

مصفوفة القرار: ما هي المفصلة المناسبة لبابك؟

استخدم هذا الدليل المرجعي السريع لتحديد نوع المفصلة الصحيح بناءً على تطبيقك المحدد:

اختر المفصلة المؤخرة عندما:

• الباب ذو وزن قياسي (أقل من 200 رطل تقريبًا)

• زاوية الفتح 90-110 درجة كافية

• الميزانية هي الاعتبار الأساسي

• مطلوب شهادة مقاومة للحريق (UL 10C، تصنيف 3 ساعات)

• الباب خشبي أو معدني أو فولاذي أو داخلي أو خارجي قياسي

اختر مفصلة محورية قابلة للإزاحة عندما:

• الباب ثقيل أو ثقيل للغاية (يصل إلى 600 رطل)

• مطلوب الحد الأقصى لخلوص الفتح (> 180 درجة).

• يتضمن التثبيت أبوابًا مبطنة بالرصاص أو أبوابًا تجارية كبيرة الحجم

• تعتبر الجمالية المعمارية المخفية أولوية

• يتجاوز ارتفاع الباب 60 بوصة (يستخدم مع المحور المتوسط ​​للأبواب الطويلة)

• يتطلب المشروع متانة طويلة الأمد في البيئات شديدة الحركة

الأسئلة المتداولة

س: هل يمكنني استخدام مفصلة محورية على باب ذو وزن قياسي؟
ج: نعم، يمكن استخدام المفصلة المحورية على الأبواب الأخف وزنًا، ولكنها بشكل عام مفرطة في التحديد للتطبيقات القياسية. تعتبر المفصلات التناكبية أكثر فعالية من حيث التكلفة وأسهل في التثبيت للأبواب التي لا تتطلب سعة تحميل أو زاوية فتح واسعة للنظام المحوري.

س: ما هو الفرق بين المفصلة المحورية الأوفست والمفصلة المحورية المعلقة في المنتصف؟
ج: تدور المفصلة المحورية المعلقة في المنتصف حول الخط المركزي للباب، مما يعني أن الباب يتأرجح بشكل متساوٍ في كلا الاتجاهين (وهو أمر شائع في أبواب طراز الصالون). تقوم المفصلة المحورية الإزاحة، مثل Keyman KPH10، بوضع المحور المحوري على بعد 19 مم (3/4 بوصة) من وجه الباب، مما يسمح للباب بالتأرجح أكثر من 180 درجة في اتجاه واحد مع الحفاظ على مسافة أقرب على جانب المفصلة.

س: هل تتطلب المفصلات المحورية إعدادًا خاصًا للباب؟
ج: نعم. تتطلب المفصلات المحورية مرساة أرضية للمحور السفلي وحامل رأس في الأعلى. يجب أيضًا أن تكون حواف الأبواب مشطوفة بمقدار 3 مم (1/8 بوصة) في 51 مم (2 بوصة) لاستيعاب هندسة الإزاحة. تتضمن مجموعة Keyman's KPH10 كلاً من حامل الرأس العلوي (KPH10 Top) وقاعدة التثبيت السفلية (KPH10 Btm) من أجل تركيب كامل ومتوافق.

س: هل المفصلات المؤخرة مقاومة للحريق؟
ج: تم اختبار المفصلة المؤخرة المصنوعة من الفولاذ المقاوم للصدأ والمدرجة في قائمة UL من Keyman وفقًا لجميع متطلبات UL 10C مع معدل مقاومة للحريق لمدة 3 ساعات، مما يجعلها متوافقة للاستخدام في مجموعات الأبواب المقاومة للحريق.

س: كم عدد المفصلات المحورية التي أحتاجها لباب تجاري طويل؟
ج: بالنسبة للأبواب التي يصل ارتفاعها إلى 60 بوصة (1524 ملم)، تكون مجموعة المحاور العلوية والسفلية القياسية (مثل Keyman KPH10) كافية. ولكل ارتفاع إضافي يبلغ 30 بوصة (762 ملم) يتجاوز 60 بوصة، يلزم وجود محور وسيط واحد. وقد تم تصميم المحور اليدوي المتوسط ​​للخدمة الشاقة من Keyman لهذا الغرض.

حلول المفصلات التجارية Keyman

تقوم شركة Keyman بتصنيع مجموعة كاملة من أجهزة المفصلات التجارية لكل أنواع الأبواب ومتطلبات التحميل:

• مجموعة المفصلات المحورية الأوفست - KPH10 : سعة 600 رطل، زاوية فتح> 180 درجة، فولاذ مقاوم للصدأ SUS 304. مثالية للأبواب التجارية والمؤسسية الثقيلة والكبيرة الحجم.

• مفصلة مؤخرة من الفولاذ المقاوم للصدأ مدرجة في قائمة UL : 12.7 سم، 4 كرات، مقاومة للحريق لمدة 3 ساعات. مناسبة للأبواب التجارية القياسية المصنوعة من الخشب والمعدن والفولاذ.

• محور يدوي متوسط ​​للخدمة الشاقة : مطلوب للأبواب المعلقة المحورية التي يزيد ارتفاعها عن 60 بوصة.

• مفصلة محورية متوسطة مكهربة للخدمة الشاقة : لتركيبات الأبواب المحورية التي يمكن التحكم في الوصول إليها.
