تعد أجهزة الخروج ، المعروفة أيضًا باسم قضبان الذعر أو قضبان التصادم ، مكونات حرجة من سلامة الحياة على أبواب البناء التجارية. سواء كنت مدير منشأة أو مثبت أجهزة الأبواب أو مالك بناء ، فسيأتي وقت تحتاج فيه إلى قياس واحد. ربما تحتاج إلى استبدال مباشر لوحدة مكسورة ، أو أنك تحدد الأجهزة لباب جديد. يمكن أن يؤدي الحصول على القياسات بشكل خاطئ إلى تأخير مكلف ، أو أوامر غير صحيحة ، وأبواب غير متوافقة مع رموز الحريق.
هذا الدليل سوف يزيل الغموض عن العملية. سنقوم بتفكيك القياسات الأساسية لأنواع أجهزة الخروج الأكثر شيوعًا ، مما يضمن أن تتمكن من قياس الثقة والدقة.
قبل أن نمسك قياس الشريط ، من الأهمية بمكان أن نفهم سبب أهمية الدقة.
· الامتثال للرموز: يمتلك حراس النار ورموز البناء (مثل NFPA 101 و IBC) متطلبات صارمة لأبواب الخروج. يمكن للجهاز غير الصحيح الحجم أن يعوق الخروج الآمن وفشل الفحص.
· الوظيفة والأمان: جهاز طويل جدًا أو قصير جدًا لن يتم تركيبه بشكل صحيح. لن تشارك براغي المزلاج غير المحسنة في لوحة الإضراب بشكل صحيح ، مما يؤدي إلى المساس بالأمان والتشغيل.
· وفورات في التكاليف: يمنع القياس بشكل صحيح المرة الأولى من متاعب ونفقات الشحن وإعادة ترتيب الأجهزة.
· قياس شريط فولاذي قوي (نسيج يمكن أن يمتد ويعطي قراءات غير دقيقة).
· مفكرة وقلم لتسجيل كل بعد.
سلم لقياس أجهزة القضيب العلوية بأمان.
الخطوة الأولى هي تحديد نوع جهاز الخروج لديك. تختلف عملية القياس بشكل كبير بين الأنواع. الفئات الرئيسية الثلاث هي:

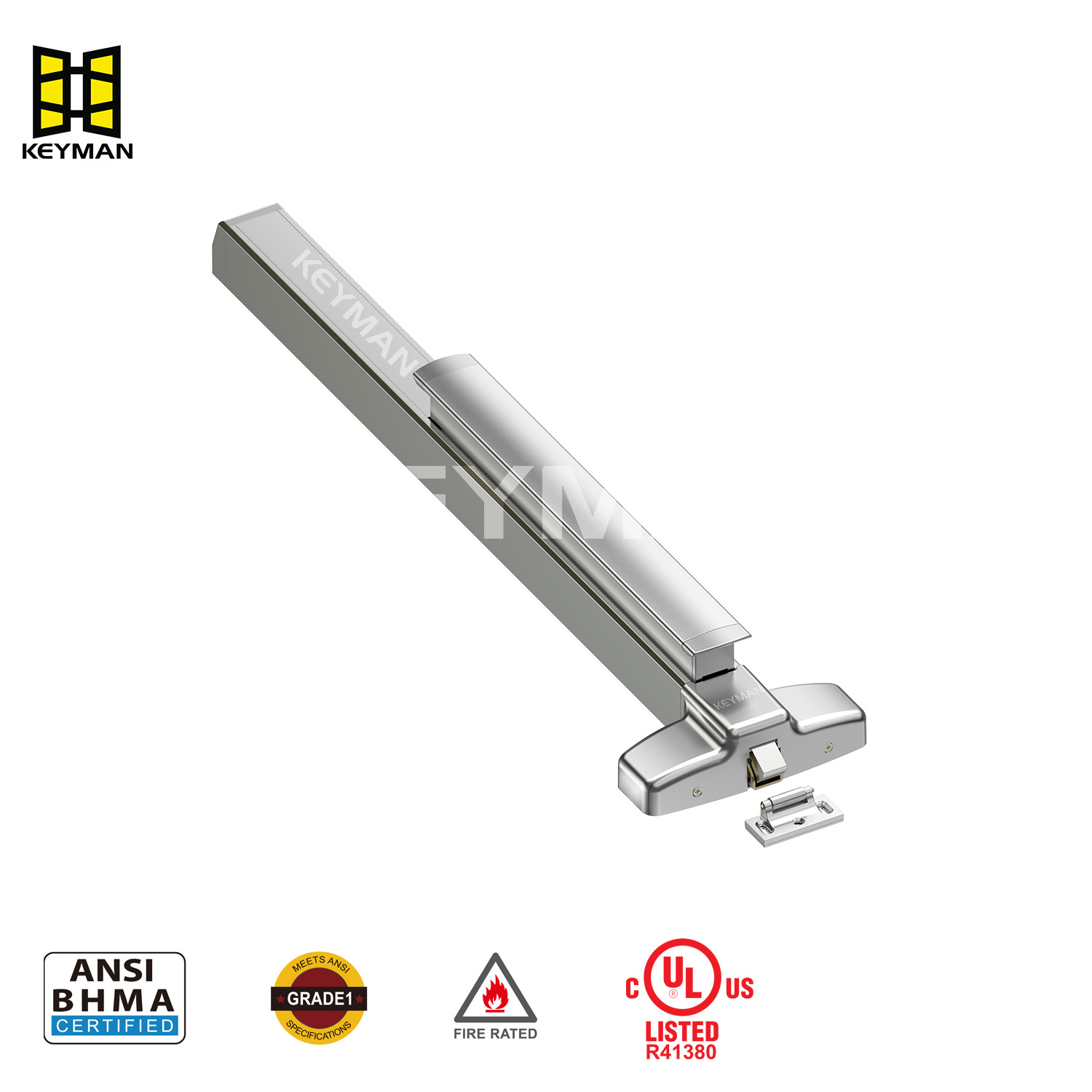

1. الجهاز التجريبي: يتصاعد على السطح (حافة) من الباب. يطلق الترباس المزلاج أفقياً في ضربة على إطار الباب.
2. الجهاز العظمي: مثبت داخل جيب (نقر) مقطعة إلى الباب نفسه. فقط لوحة اللمس والقاعدة مرئية على سطح الباب.
3. الجهاز العمودي السطحي: يتصاعد على سطح الباب ولكنه يستخدم قضبان عمودية تعمل و/أو لأسفل لتشغيل المزالج في أعلى وأسفل الباب. يمكن أن تكون هذه منتظمة (قضبان على الوجه الداخلي) أو إخفاءها (قضبان داخل الباب).
بمجرد تحديد نوعك ، انتقل إلى تعليمات القياس المحددة.
هذا هو النوع الأكثر وضوحا لقياس.
البعد الحرج: Backset
1. أدى إلى عرض الباب: أولاً ، قم بقياس العرض الإجمالي للباب من الحافة إلى الحافة.
2. تنفس المركز: قسّم إجمالي عرض الباب على اثنين. هذا هو الخط المركزي للباب.
3. الإجراءات الخلفية: الخلفية هي المسافة من وسط العارضة (أو مركز المزلاج) إلى حافة الباب . هذا هو القياس الأكثر أهمية. Backsets القياسية هي 3-3/4 '، 4 ' ، 4-1/2 '، أو 5-1/2 '. من الأهمية بمكان الحصول على هذا بالضبط.
4. إجراء الطول الإجمالي: قم بقياس الطول الكلي للجهاز نفسه من النهاية إلى النهاية. هذا يضمن أن الجهاز الجديد سوف يناسب نسب الباب بشكل صحيح.
نصيحة للمحترفين: لاحظ أيضًا إسقاط Latchbolt (إلى أي مدى يتم التخلص من الترباس) وسمك الباب ، حيث يمكن أن تختلف في بعض الأحيان.
نظرًا لأن الآلية مخفية داخل الباب ، فإن قياس جهاز القيث يتطلب عملًا أكثر قليلاً.
البعد الحرج: طول الإعدادية للذهاب
1. قم بتوضيح الإعدادية: 'prep ' هو القطع المستطيلة في حافة الباب حيث يبرز المزلاج. قد تحتاج إلى سحب المزلاج عن طريق دفع لوحة اللمس لرؤية حجمها الكامل.
2. أقيمت طول القيث: قياس طول هذا القطع بعناية (أفقيًا). الأطوال الشائعة هي 16 '، 18 ' ، 22 '، 24 ' ، 26 '، 30 ' ، 36 '، 42 ' ، و 48 '. هذا القياس هو العامل الأساسي في تحديد حجم الجهاز.
3. قم بتنظيم عمق الراحة والارتفاع: لاحظ أيضًا العمق (إلى أي مدى يذهب الجيب إلى الباب) وارتفاع القطع. في حين أن أكثر توحيدا ، هذه جيدة للتحقق.
4. تعقيد اللوحة الوجه: قم بقياس اللوحة المعدنية المرئية على حافة الباب. طوله عادة ما يتوافق مع الإعدادية للذهاب.
نصيحة للمحترفين: غالبًا ما يتم ختم رقم طراز الجهاز الحالي في الجزء الداخلي من الآلية. إذا تمكنت من إزالة لوحة اللمس أو endcap بأمان ، فقد تجدها ، مما يوفر لك من الاضطرار إلى القياس تمامًا.
هذه هي الأكثر تعقيدًا لقياسها بسبب القضبان.
الأبعاد الحاسمة: مراكز طول العارضة ومراكز قضيب
1. أقيم طول العارضة: تمامًا كما هو الحال مع جهاز الحافة ، قم بقياس الطول الكلي لجسم العارضة الرئيسي.
2. أقيمت مراكز قضيب (أهم خطوة):
· بالنسبة للجهاز ذو القضبان العلوية والسفلية ، قم بقياس من وسط ثقب القضيب العلوي إلى وسط حفرة القضيب السفلية.
هذا القياس أمر بالغ الأهمية. إذا تم إيقاف تشغيله حتى كمية صغيرة ، فلن تتماشى القضبان مع المزالج في أعلى وأسفل الباب.
3. قم بتوجيه طول قضيب: إذا استبدلت القضبان ، فقم بقياس الطول الكامل من النهاية إلى النهاية.
4.FENTY نوع المزلاج: حدد ما إذا كانت المزالج العلوية والسفلية مثبتة على السطح أو مثبتة على السطح ، حيث سيحدد هذا الأجزاء التي تحتاج إلى طلبها.
تسليم الباب : هل الباب الأيسر أم اليمين؟ وهل يتأرجح أو خارج؟ قف على الجانب الآمن (الجانب الذي تحتاج فيه إلى مفتاح للدخول). إذا كانت المفصلات على اليسار ، فهو باب يسار. إذا كانوا على اليمين ، فهو باب يميني.
· مادة الباب وسمك: هل خشب الباب أو المعدن أو الزجاج؟ غالبًا ما تكون الأبواب المعدنية أكثر سمكًا من الأبواب الخشبية. الأبواب الزجاجية تتطلب أقواس خاصة.
· الوظيفة: ما هي وظيفة الجهاز؟ خروج النار فقط ، والعملية المدمجة (الإقامة غير مؤمنة) ، أو مزودة بأسطوانة رئيسية؟ لاحظ أي ميزات خاصة مثل زر الضغط إلى قفل أو إنذار مدمج في الجهاز.
بينما يوفر هذا الدليل أساسًا متينًا ، يمكن أن تكون أجهزة الأبواب معقدة. إذا كانت قياساتك تبدو غير قياسية ، فإن الجهاز قديم جدًا ، أو أنك غير متأكد من أي خطوة ، فلا تخمن . تتمثل المسار الأكثر أمانًا والأكثر موثوقية في الاتصال بمستشار أو أقفال مرخص. لديهم الخبرة لضمان قياس جهاز الخروج الخاص بك وتوفيره وتثبيته بشكل صحيح ، مما يضمن سلامة شاغلي المبنى والامتثال الكامل لجميع اللوائح.
يعد قياس جهاز الخروج مهمة دقيقة ولكن يمكن التحكم فيها. باتباع هذا الدليل خطوة بخطوة لنوع جهازك المحدد ، يمكنك التأكد من حصولك على الجزء الصحيح في كل مرة ، والحفاظ على المبنى آمنًا ومأمنًا وما يصل إلى التعليمات البرمجية.
