تعتبر مخارج الطوارئ من أهم ميزات السلامة في أي مبنى تجاري. عند حدوث حالة طوارئ، يجب أن تعمل الأجهزة الموجودة على هذه الأبواب بشكل لا تشوبه شائبة للسماح بالخروج الآمن والفوري. من بين الأنواع المختلفة من أجهزة الذعر المتاحة، يعد جهاز خروج القضيب العمودي خيارًا شائعًا للأبواب المزدوجة لأنه يوفر نقطتي إغلاق - علوي وسفلي - مما يوفر أمانًا فائقًا بدون حاجز مركزي.
ومع ذلك، قد يكون تثبيت هذه الأجهزة أمرًا مخيفًا. على عكس أجهزة الحافة القياسية التي يتم تثبيتها بالإطار الجانبي، تتطلب أجهزة القضبان العمودية السطحية (SVR) محاذاة دقيقة للقضبان والمزالج والضربات في الجزء العلوي والسفلي من الباب. إذا كانت هذه المكونات معطلة قليلاً، فقد لا يتم قفل الباب بشكل صحيح، مما يعرض تصنيف المبنى للحريق وأمنه للخطر.
يجيب هذا الدليل على الأسئلة الأكثر شيوعًا المتعلقة بعملية التثبيت. سواء كنت مدير منشأة أو صانع أقفال، سنرشدك إلى كيفية تركيب جهاز خروج قضيب عمودي سطحي بشكل صحيح ، مما يضمن بقاء المبنى الخاص بك آمنًا ومتوافقًا مع التعليمات البرمجية.
قبل حفر أي ثقوب، يجب عليك التأكد من أن لديك الأجهزة المناسبة لتطبيق الباب المحدد. في حين أن العديد من الأجهزة الحديثة متعددة الاستخدامات، فإن التحقق من المواصفات ومقارنتها بواقع الباب الخاص بك هو الخطوة الأولى نحو النجاح.
تأتي أجهزة خروج القضبان العمودية القياسية بقضبان مصممة لارتفاعات محددة للأبواب. على سبيل المثال، تم تصميم Keyman X801-V لباب قياسي بطول 7 أقدام (2134 ملم). إذا كان بابك يبلغ ارتفاعه 8 أقدام أو أكثر، فمن المحتمل أنك ستحتاج إلى قضبان تمديد. على العكس من ذلك، إذا كان بابك أقصر، فستحتاج إلى قطع القضبان حسب الحجم (سنتحدث عن ذلك لاحقًا).
'التسليم' يشير إلى الاتجاه الذي يتأرجح فيه الباب. في حين أن بعض الأجهزة مخصصة لـ 'عكس اليد اليمنى' أو 'عكس اليد اليسرى'، إلا أن العديد من الوحدات عالية الجودة، مثل Keyman X801-V، 'غير يدوية'. وهذا يعني أن تصميم الجهاز يسمح بالتثبيت على أي من الجانبين دون إعادة تكوين داخلية معقدة. ومع ذلك، يجب عليك دائمًا التحقق من 'Trim' (المقبض أو الرافعة الموجودة في الخارج) نظرًا لأن هذا غالبًا ما يكون قابلاً للعكس في الحقل ولكن يجب ضبطه بشكل صحيح قبل التثبيت.
لا يمكنك مراقبة هذا التثبيت. سوف تحتاج إلى قالب الورق المقدم من قبل الشركة المصنعة. قم بربط هذا القالب بالباب لتحديد نقاط الحفر بدقة. فيما يتعلق بالأدوات، تأكد من أن لديك:
مثقاب كهربائي ولقم (الحجم يحدده المثبتات)
منشارا (لقطع القضبان)
المستوى وشريط القياس
فيليبس والمفكات ذات الرأس المسطح
لكمة مركزية
1

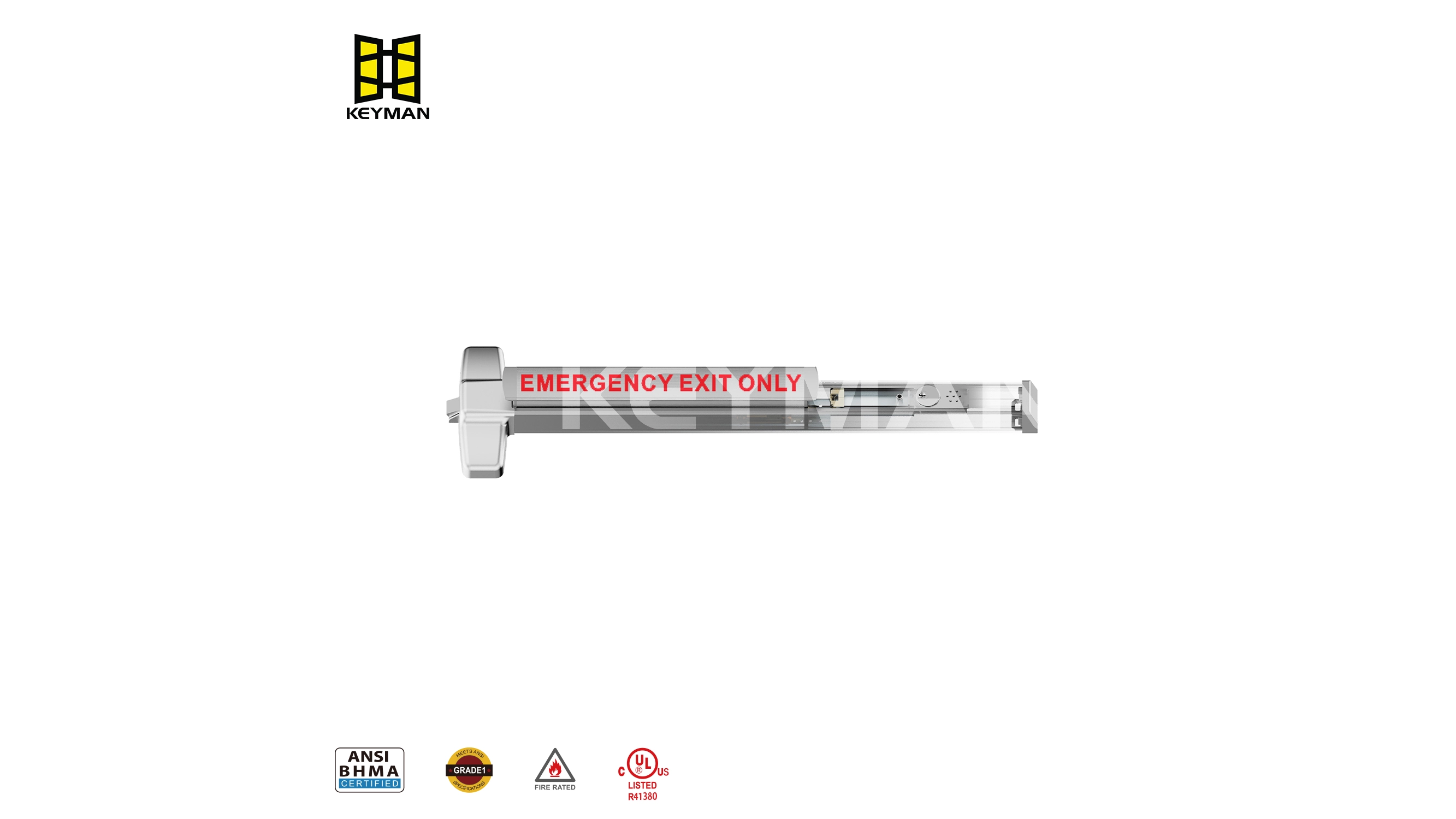

الهيكل المركزي هو قلب جهاز خروج القضيب العمودي . إنه يضم آلية شريط الدفع ويربط القضبان العلوية والسفلية.
حدد الارتفاع: يتراوح ارتفاع التثبيت القياسي عادة من 40 إلى 48 بوصة من الأرضية النهائية إلى مركز شريط الدفع. تحقق من قوانين البناء المحلية لمعرفة متطلبات الامتثال لـ ADA في منطقتك.
تطبيق القالب: قم بمحاذاة القالب مع علامة الارتفاع وحافة الباب.
ثقوب الحفر: قم بتمييز فتحات التثبيت باستخدام ثقب مركزي. إذا كنت تستخدم براغي الآلة، قم بثقب الثقوب واضغط عليها. في حالة استخدام البراغي الجنسية (الشائعة في الأبواب المقاومة للحريق أو مناطق المرور الكثيفة)، قم بالثقب على طول الباب.
تركيب الهيكل: قم بتثبيت العلبة المركزية على الباب. لا تقم بربط البراغي بنسبة 100% بعد؛ اترك مساحة صغيرة للمناورة للمحاذاة النهائية مع القضبان.
على عكس الهيكل المركزي، يتم تثبيت آليات المزلاج في أقصى الجزء العلوي والسفلي من الباب.
المزلاج العلوي: يستخدم هذا عادةً مزلاج من نوع بولمان. قم بمحاذاة القالب في الجزء العلوي من الباب. تأكد من أن مسمار المزلاج يواجه الاتجاه الصحيح للتعامل مع الضربة.
المزلاج السفلي: وبالمثل، قم بتركيب علبة المزلاج السفلية بالقرب من الأرض. من الضروري التأكد من وجود مساحة كافية لسحب المزلاج بالكامل حتى لا يسحب على الأرض عند فتح الباب.
بالنسبة للأجهزة مثل Keyman X801-V، فإن حافظات المزلاج العلوية والسفلية مدمجة (4-1/2 بوصة × 2-1/8 بوصة)، ومصممة لتناسب العرض القياسي.
هذه هي الخطوة التي تحدث فيها معظم الأخطاء. تربط القضبان شريط الدفع المركزي بالمزالج. إذا كانت طويلة جدًا، فلن يُغلق الباب؛ قصيرة جدًا، ولن تتراجع المزالج.
قم بقياس الفجوة: أثناء تركيب الهيكل المركزي وحافظات المزلاج، قم بقياس المسافة بين نقاط الاتصال.
تحقق من طول القضيب: يأتي الطراز X801-V مزودًا بقضيب علوي مقاس 35 بوصة وقضيب سفلي مقاس 31-3/8 بوصة.
قطع إذا لزم الأمر: إذا كان بابك أقصر من 7 أقدام القياسية، فسوف تحتاج إلى قطع القضبان. ضع علامة على القضيب بعناية، مع طرح الطول المطلوب للموصلات أو المسامير الملولبة.
قم بتثبيت القضبان: أدخل القضبان في علب المزلاج أولاً، ثم قم بتوصيلها بالهيكل المركزي.
الضبط: تحتوي معظم القضبان على نهايات ملولبة للضبط الدقيق. اضبطها بحيث عند الضغط على شريط الدفع، تتراجع المزالج العلوية والسفلية تمامًا. عندما يتم تحرير الشريط، يجب أن يمتد بالكامل.
الضربة هي اللوحة المعدنية التي يتعامل معها المزلاج لإبقاء الباب مغلقًا.
Top Strike (على سبيل المثال، X980-035): يتم تثبيته على رأس إطار الباب. يتضمن عادةً بكرة لمساعدة المزلاج على الانزلاق بسلاسة في وضع القفل.
الضربة السفلية (على سبيل المثال، X980-178): يتم تثبيتها على الأرض أو العتبة. يمكن أن يكون هناك خطر التعثر إذا لم يتم تثبيته بشكل متدفق أو إذا لم يتم استخدام عتبة ADA المصممة خصيصًا.
نصيحة احترافية: تأكد من أن الأرضية نظيفة ومستوية قبل تثبيت الضربة السفلية. إذا كانت الأرضية غير مستوية، فقد لا يصطف المسمار السفلي بشكل صحيح.
عند اختيار أو تركيب جهاز خروج قضيب عمودي، فإنك تريد التأكد من أنه يلبي معايير السلامة. تتطلب البيئات التجارية ذات حركة المرور العالية المتانة (ANSI Grade 1) وغالبًا ما تكون مقاومة للحريق (تصنيفات UL).
يوضح الجدول التالي مواصفات وحدة قوية مثل Keyman X801-V، والتي تعد بمثابة معيار جيد لمتطلبات التثبيت عالية الجودة.
ميزة | تفاصيل المواصفات |
|---|---|
تصنيف النار | مُدرج في قائمة UL لتصنيف الحريق لمدة 3 ساعات (ضروري لأبواب الحريق) |
درجة المتانة | ANSI/BHMA A156.3 الدرجة 1 (أعلى معايير المتانة) |
أبعاد الباب | العرض: 3 قدم (914 ملم) | الارتفاع: 7 قدم (2134 ملم) |
رمي مزلاج | غطاء 5/8 بوصة (16 مم) للمزالج العلوية والسفلية |
أبعاد القضيب | أنبوب مربع 1/2 بوصة (قياسي للاستقرار) |
Backset | 2-7/16 بوصة (61.7 ملم) |
إمكانية الوصول | يتوافق مع قانون الإعاقة الأمريكي (ADA) |
يحتوي جهاز SVR، مثل الجهاز الموصوف في هذا الدليل، على قضبان تعمل بشكل واضح على وجه الباب. يحتوي جهاز CVR على قضبان مخبأة داخل الجزء الداخلي المجوف من الباب. تعد أجهزة SVR أسهل في التثبيت والصيانة لأنه يمكنك الوصول إلى القضبان دون إزالة الباب من مفصلاته. غالبًا ما يتم اختيار مسجلات الفيديو الرقمية (CVR) من أجل الجماليات ولكن تركيبها يتطلب عمالة كثيفة.
يتطلب تركيب أجهزة الذعر على الأبواب الزجاجية (خاصة أبواب الألمنيوم الضيقة) أجهزة محددة مصممة للأبواب الضيقة. في حين أن الأجهزة القياسية تناسب الأبواب التي يبلغ عرضها 3 أقدام، يجب عليك التحقق من عرض العمود الرأسي (الإطار حول الزجاج). يناسب Keyman X801-V الأبواب القياسية المصنوعة من الألومنيوم والمعدن المجوف، ولكن تحقق دائمًا من عرض لوحة التثبيت مقابل عتبة الباب.
الصيانة الدورية أمر حيوي. تحقق كل بضعة أشهر من خلو المزالج العلوية والسفلية من الحطام. يكون المزلاج السفلي، بالقرب من الأرض، عرضة لتجمع الأوساخ والغبار، مما قد يؤدي إلى التصاقه. قم بتشحيم الآليات الداخلية باستخدام مادة تشحيم غير دهنية (مثل رذاذ الجرافيت أو السيليكون) سنويًا لضمان عمل وظيفة 'الذعر' بسلاسة.
يتطلب تركيب جهاز خروج قضيب عمودي الصبر والدقة، ولكن النتيجة هي فتحة آمنة ومتوافقة مع التعليمات البرمجية التي تضمن سلامة كل فرد في المبنى. من خلال وضع علامات على القوالب الخاصة بك بعناية، والتأكد من قطع قضبانك بالطول الدقيق، والتحقق من أن المزالج الخاصة بك تتفاعل مع الضربات بشكل كامل، فإنك تقوم بإنشاء نظام خروج طوارئ موثوق به.
إذا لم تكن متأكدًا من متطلبات تصنيف مقاومة الحريق الخاصة بفتحتك المحددة أو كنت بحاجة إلى أجهزة تلبي معايير ANSI Grade 1 المحددة، فمن الأفضل دائمًا استشارة صانع أقفال محترف أو مورد أجهزة. تعتمد سلامة شاغلي المبنى الخاص بك على فتح هذا الباب عندما يكون الأمر أكثر أهمية.
