كيفية تثبيت قفل خارجي على شريط الذعر？

تعتبر قضبان الذعر، والمعروفة أيضًا باسم قضبان التصادم أو أجهزة الخروج، عنصرًا أساسيًا في سلامة المباني التجارية. إنها تسمح بالخروج السريع ودون عوائق أثناء حالات الطوارئ، مما يضمن أن بإمكان شاغلي المبنى مغادرة المبنى بسرعة دون البحث عن المفاتيح أو إدارة المقابض. ومع ذلك، غالبًا ما يواجه أصحاب المباني معضلة مشتركة: كيف يمكنك الموازنة بين هذا الخروج السهل والحاجة إلى دخول آمن ومحكم من الخارج؟

يكمن الحل في تثبيت قفل خارجي، والذي يشار إليه غالبًا في الصناعة باسم ''تجهيز جهاز الخروج'.' سواء كنت تدير مدرسة، أو مستشفى، أو مساحة للبيع بالتجزئة، فإن إضافة الوصول باستخدام مفتاح إلى شريط الذعر يعزز الوظائف دون المساس بقوانين السلامة.

يرشدك هذا الدليل خلال عملية تثبيت قفل خارجي على شريط الذعر. سنغطي الأدوات التي تحتاجها، وكيفية اختيار الجهاز المناسب - مثل تلك المتوافقة مع سلسلة X8 أو X9 الحاصلة على تصنيف UL/ANSI من Keyman - والخطوات المحددة لضمان تثبيت آمن ومتوافق مع التعليمات البرمجية.

ما هو قفل شريط الذعر ولماذا هو ضروري؟

قفل شريط الذعر، أو الزخرفة الخارجية، عبارة عن آلية مثبتة على الجانب الخارجي من الباب والتي تتصل عبر الباب بشريط الذعر في الداخل. في حين يظل شريط الذعر دائمًا مفتوحًا من الداخل للسماح بالخروج الحر (الخروج)، فإن القفل الخارجي يتحكم في الدخول (الدخول).

بدون قفل خارجي، الباب المجهز بشريط الذعر هو في الأساس مخرج ذو اتجاه واحد. بمجرد إغلاق الباب خلفك، لا يمكنك العودة إليه. وهذا مثالي للأمان ولكنه غير عملي للأبواب التي تعمل كمداخل رئيسية أو نقاط وصول للموظفين. يسمح تثبيت قفل شريط الذعر للموظفين المصرح لهم بالدخول باستخدام مفتاح أو بيانات اعتماد التحكم في الوصول مع الحفاظ على ميزات سلامة الحياة لجهاز الخروج.

مقارنة وظائف القفل

إن فهم الوظيفة التي تحتاجها هو الخطوة الأولى. فيما يلي تفاصيل لوظائف القطع الخارجية الشائعة:

كيف تختار القفل الخارجي المناسب؟

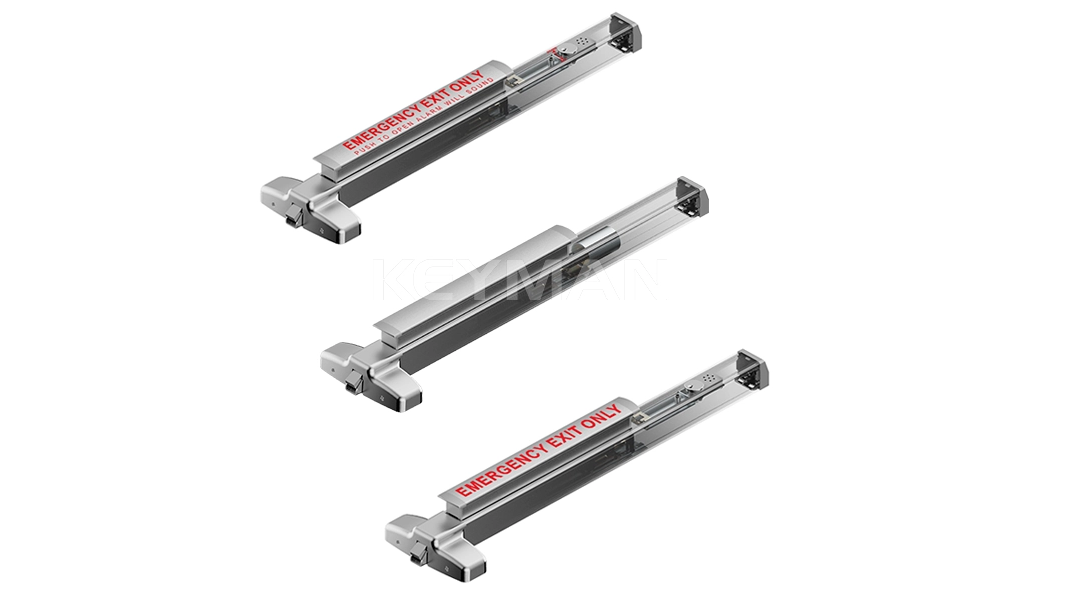

قبل حفر أي ثقوب، يجب عليك التأكد من أن القفل الخارجي الخاص بك متوافق مع طراز شريط الذعر المحدد لديك. ليست كل الديكورات تناسب جميع الأجهزة. على سبيل المثال، تم تصميم جهاز خروج الذعر المقاوم للحريق المصنوع من الألومنيوم X8 من Keyman وسلسلة X9 المصنوعة من الفولاذ المقاوم للصدأ للعمل مع طرازات محددة تتوافق مع معايير المتانة من الدرجة الأولى ANSI.

قائمة التحقق من التوافق

• سمك الباب: يبلغ سمك الأبواب التجارية القياسية 1 بوصة. تأكد من أن طول قطعة الذيل (الشريط المعدني الذي يربط القفل بشريط الذعر) هو الطول الصحيح.

• نوع الجهاز: هل شريط الذعر الخاص بك هو جهاز حافة (مثبت على السطح) أم جهاز قضيب عمودي؟ يجب أن تتطابق الآلية الداخلية للقطع.

• التعامل: بعض الأقفال 'يدية'، مما يعني أنها مصممة خصيصًا للأبواب الخلفية اليسرى أو اليمنى. غالبًا ما توفر طرازات سلسلة Keyman X900/X800 إمكانية الاختيار الميداني، ولكن يجب عليك التحقق من ذلك قبل الشراء.

• تصنيف الحريق: إذا كان بابك بابًا مقاومًا للحريق (مُسمى UL 10C)، فيجب عليك استخدام أجهزة مقاومة للحريق. يمكن أن يؤدي حفر ثقوب غير مصرح بها أو استخدام أقفال غير مصنفة إلى إبطال شهادة الباب ضد الحريق.

ما هي الأدوات والمواد المطلوبة؟

التحضير هو المفتاح للتثبيت السلس. اجمع العناصر التالية قبل البدء في العمل.

كيف تقوم بتركيب القفل الخارجي؟ (خطوة بخطوة)

تتبع عملية التثبيت عمومًا هذه الخطوات. ومع ذلك، التزم دائمًا بدليل التعليمات المحدد المقدم مع جهاز Keyman الخاص بك أو أي جهاز آخر من الشركة المصنعة.

الخطوة 1: تحضير الباب وتطبيق القالب

تأتي معظم أشرطة الذعر مع قالب ورقي. إذا كنت تقوم بتعديل قفل على شريط الذعر الموجود، فقد تحتاج إلى إزالة رأس شريط الذعر (الهيكل) من الباب مؤقتًا.

1. قم بتثبيت القالب على الباب بالارتفاع الموصى به (عادةً 40-42 بوصة من الأرضية النهائية).

2. تأكد من تسوية القالب.

3. ضع علامة على مراكز الثقوب المراد حفرها على وجه الباب.

الخطوة 2: حفر الثقوب اللازمة

هذه هي نقطة اللاعودة، قم بالقياس مرتين، ثم قم بالحفر مرة واحدة.

1. باستخدام لقمة تجريبية، قم بحفر ثقوب توجيهية صغيرة عبر الباب عند النقاط المحددة. وهذا يمنع لقم الثقب الأكبر من 'المشي' أو الانزلاق.

2. حفر الثقوب الأكبر لأعمدة التثبيت وقطعة ذيل الأسطوانة.

3. نصيحة احترافية: لا تقم بالحفر مباشرة من جانب إلى آخر باستخدام منشار ثقب كبير. حفر في منتصف الطريق من جانب واحد، ثم الانتهاء من الجانب الآخر. وهذا يمنع قشرة الباب أو المعدن من التمزق، مما يضمن الحصول على لمسة نهائية نظيفة.

الخطوة 3: تكوين تسليم القطع

إذا كان ذراع قفل شريط الذعر الخاص بك قابلاً للعكس، فهذا هو الوقت المناسب لضبطه.

1. حدد الاتجاه الذي يجب أن تشير إليه الرافعة (نحو المفصلات).

2. اتبع تعليمات الشركة المصنعة لتدوير الذراع أو تغيير برغي الكامة الداخلي إلى الموضع الصحيح (اليد اليمنى أو اليد اليسرى).

الخطوة 4: تثبيت الاسطوانة وتقليمها

1. أدخل الأسطوانة (الجزء الذي يذهب إليه المفتاح) في جسم القطع الخارجي. قم بتثبيته باستخدام حلقة التثبيت أو المسمار المرفق.

2. ضع الزخرفة على الجزء الخارجي من الباب، وقم بمحاذاة أعمدة التثبيت وقطعة الذيل مع الثقوب التي قمت بحفرها.

3. يجب أن يمتد 'القطعة الخلفية' (شريط معدني مسطح يمتد من الجزء الخلفي للقفل) عبر الباب ويتفاعل مع الجزء الخلفي من هيكل قضيب الذعر. إذا كانت طويلة جدًا، فقد تحتاج إلى استخدام الكماشة لكسرها عند الخطوط المحددة.

الخطوة 5: أعد تثبيت هيكل شريط الذعر

1. من الداخل، ضع هيكل قضيب الذعر مرة أخرى فوق الفتحات.

2. يجب أن ينزلق الجزء الخلفي من القفل الخارجي إلى الفتحة المخصصة في الجزء الخلفي من آلية شريط الذعر. هذا الاتصال هو ما يسمح للمفتاح أو الرافعة بسحب المزلاج.

3. أدخل البراغي (مسامير الجنس) أو براغي التثبيت من خلال هيكل شريط الذعر وقم بربطها في أعمدة التثبيت الخاصة بالزخرفة الخارجية.

4. قم بربط البراغي بالتساوي باليد. لا تبالغ في إحكام ربطه باستخدام المثقاب الكهربائي، حيث قد يؤدي ذلك إلى تشويه غلاف الباب أو ربط آلية القفل.

الخطوة 6: اختبار العملية

قبل إغلاق الباب، اختبر الآلية جيدًا.

1. اختبار فتح القفل: أدخل المفتاح وأدره. هل يتراجع المزلاج بالكامل؟

2. اختبار الرافعة: إذا كانت إحدى وظائف الفصل الدراسي، فافتح الرافعة. هل يؤدي تدوير الرافعة إلى سحب المزلاج بسلاسة؟

3. اختبار الذعر: اضغط على شريط الدفع. هل يتراجع المزلاج على الفور؟ يجب ألا يمنع القفل الخارجي أبدًا وظيفة الخروج الحر لشريط الذعر.

1

ما هي أخطاء التثبيت الشائعة التي يجب تجنبها؟

حتى محترفي الصيانة ذوي الخبرة يمكن أن يرتكبوا أخطاء قد تهدد الأمن أو السلامة.

• قص الجزء الخلفي بشكل قصير للغاية: إذا لم يصل الجزء الخلفي إلى عمق كافٍ داخل هيكل شريط الذعر، فسوف يدور المفتاح دون فتح الباب.

• محاذاة الهيكل بشكل غير صحيح: إذا لم تتم محاذاة القطع الخارجية وشريط الذعر الداخلي بشكل مثالي، فستكون البراغي ملتوية. وهذا يخلق احتكاكًا، مما يجعل القفل قاسيًا ويصعب تشغيله.

• تجاهل لوحة الضرب: في بعض الأحيان، يؤدي تثبيت قطعة جديدة إلى تغيير موضع ثبات الباب قليلاً. تأكد من أن مسمار المزلاج لا يزال محاذاة تمامًا مع لوحة الضرب الموجودة على إطار الباب.

• الإغفال عن قواعد الحريق: في الأبواب المقاومة للحريق، لا يمكنك ترك فتحات مفتوحة. إذا قمت بحفر حفرة عن طريق الخطأ، فيجب ملؤها بمسمار فولاذي أو طريقة مماثلة معتمدة.

1

خاتمة

يؤدي تثبيت قفل خارجي على شريط الذعر إلى تحويل مخرج الطوارئ البسيط إلى نقطة وصول آمنة تعمل بكامل طاقتها. من خلال تحديد التصميم الصحيح - مثل الخيارات المتينة المتوافقة مع سلسلة Keyman's X8 وX9 - واتباع عملية التثبيت الدقيقة، فإنك تضمن بقاء المبنى الخاص بك آمنًا من الخارج مع الالتزام الصارم بقوانين السلامة لأولئك الموجودين في الداخل.

سواء كنت تقوم بترقية باب واحد أو تحديث منشأة بأكملها، قم دائمًا بإعطاء الأولوية للأجهزة التي تلبي معايير ANSI Grade 1 لطول العمر والموثوقية. إذا لم تكن متأكدًا من المتطلبات المحددة لبابك، فإن استشارة صانع أقفال معتمد أو مراجعة المواصفات الفنية للشركة المصنعة هي دائمًا الطريق الأكثر أمانًا.
