BS EN 1303 هو المعيار الأوروبي الذي يصنف أسطوانات القفل عبر ست درجات أمان - تغطي المتانة ومقاومة التآكل وأمان المفاتيح ومقاومة الهجوم. يعتمد اختيار درجة الأسطوانة EN 1303 المناسبة للباب التجاري على مستوى التهديد، ونوع الباب، وما إذا كانت الأسطوانة تشتمل على وسائل حماية ضد الانطباق، أو ضد الالتقاط، أو ضد الحفر، أو ضد الصدمات.
يبدأ أمان الباب التجاري بالأسطوانة. ومع ذلك، يركز معظم أصحاب المباني على البراغي، والمفصلات، ولوحات التحكم في الوصول - في حين يتم اختيار الأسطوانة نفسها، وهي المكون الذي يستهدفه كل دخيل أولاً، كفكرة لاحقة تقريبًا.
وهذه الفجوة في الاهتمام باهظة الثمن. وفقًا لبيانات شرطة المملكة المتحدة، يعد قطع الأسطوانات أحد أكثر تقنيات الدخول القسري شيوعًا المستخدمة في عمليات السطو، خاصة في المباني التجارية المجهزة بأسطوانات منخفضة الجودة باليورو. الأسطوانة ليست مجرد مبيت للآلية الرئيسية. إنه خط الدفاع الأساسي ضد هجمات التلاعب والحفر والقطع وهجمات القوة الغاشمة.
BS EN 1303 هو المعيار الأوروبي المصمم لسد هذه الفجوة. تحدد EN 1303، التي نشرتها اللجنة الأوروبية للمعايير (CEN)، نظام تصنيف صارم لأسطوانات القفل - وهو نظام يغطي كل شيء بدءًا من قوة المفتاح وحتى مقاومة التآكل وحتى المقاومة ضد الالتقاط. يساعد فهم هذا المعيار مديري المرافق والمهندسين المعماريين وفرق المشتريات على اختيار الأسطوانات التي تتوافق مع بيئة التهديد الحقيقية لمبانيهم.
يشرح هذا الدليل معيار EN 1303 بالكامل: ما هي الاختبارات التي يغطيها، وكيف تختلف درجات الأمان الستة، وما تفعله بالفعل تقنيات مكافحة الانطباق ومكافحة الالتقاط، وكيف تقارن الأسطوانات ذات الشكل الأوروبي بالأسطوانات القياسية الأمريكية، وكيفية مطابقة أسطوانة EN 1303 المناسبة لتطبيق باب تجاري.
جدول المحتويات
يقوم معيار BS EN 1303 (المسمى رسميًا أجهزة البناء - أسطوانات الأقفال - المتطلبات وطرق الاختبار ) بتقييم أسطوانات القفل مقابل مجموعة شاملة من الاختبارات الميكانيكية والأمنية. تتطلب الشهادة إجراء اختبارات معملية مستقلة، ولا يمكن للمصنعين الحصول على شهادة ذاتية.
يغطي المعيار ثماني فئات اختبار أساسية:
المتانة : يجب أن تتحمل الأسطوانات أقل عدد ممكن من دورات إدخال المفتاح ودورانه دون حدوث عطل ميكانيكي. تتطلب الدرجات الأعلى المزيد من الدورات. على سبيل المثال، يجب أن تتحمل أسطوانات الدرجة السادسة دورات تشغيلية أكثر بكثير من نظيراتها من الدرجة الأولى.
مقاومة التآكل : يخضع جسم الأسطوانة ومكوناتها لاختبار رش الملح. وهذا مهم بشكل خاص للأبواب الخارجية المعرضة للبيئات الساحلية أو الصناعية.
قوة المفتاح : يتم اختبار المفاتيح تحت أحمال الانحناء والالتواء. وهذا يمنع المفاتيح الرفيعة والرخيصة من القص داخل الأسطوانة أثناء الاستخدام العادي أو محاولات الدخول القسري.
أمان المفتاح (مفتاح مختلف) : يقيس هذا عدد مجموعات المفاتيح الفريدة المتاحة، مما يقلل من احتمالية قيام مفتاح مكرر من سلسلة مفاتيح مختلفة بتشغيل الأسطوانة.
مقاومة مقاومة الالتقاط : يتم اختبار الأسطوانة ضد التلاعب باستخدام أدوات الالتقاط. تشتمل الأسطوانات عالية الجودة على دبابيس أمان، أو دبابيس تخزين مؤقتة، أو محركات مسننة تقاوم الالتقاط والتقطيع ذات الدبوس الواحد.
مقاومة الحفر : يتم اختبار إدخالات الفولاذ المتصلبة أو المسامير المضادة للحفر ضد هجمات الحفر المستمرة التي تستهدف خط القص وآلية الكامة.
مقاومة التلاعب / مقاومة الصدمات : تتضمن بعض تصنيفات الدرجات مقاومة هجمات المفاتيح، حيث يتم الضغط على مفتاح مقطوع خصيصًا لإزاحة دبابيس المحرك مؤقتًا فوق خط القص.
مقاومة الاستخراج : يختبر المعيار أيضًا مقاومة هجمات سحب الأسطوانة، حيث يتم استخدام الكماشة أو المطرقة المنزلقة لاستخراج الأسطوانة من الباب.
يتم تسجيل كل فئة من هذه الفئات بشكل مستقل، وتعكس الدرجة الإجمالية المخصصة للأسطوانة الأداء عبر مصفوفة الاختبار الكاملة.
يصنف EN 1303 الأسطوانات عبر ستة درجات. تمثل الدرجة الأولى الأداء الأساسي؛ تمثل الدرجة 6 أعلى مستوى من الأمان الذي تم اختباره. إليك ما يعنيه كل درجة من الناحية العملية:
درجة | مستوى الأمان | تطبيق نموذجي |
|---|---|---|
1 | الحد الأدنى | أبواب داخلية، مناطق منخفضة المخاطر |
2 | قليل | الأبواب الداخلية السكنية وغرف التخزين |
3 | معيار | أبواب خارجية سكنية، تجارية خفيفة |
4 | معزز | المباني التجارية، مباني المكاتب |
5 | عالي | مرافق تجارية وحكومية عالية القيمة |
6 | الحد الأقصى | البنية التحتية الحيوية والمنشآت الآمنة |
يتم تحديد معظم الأبواب التجارية في أوروبا من الدرجة 3 إلى الدرجة 5. عادةً ما يتم تخصيص أسطوانات الدرجة 6 للبيئات الأمنية الحرجة - مراكز البيانات وتخزين الأدوية والمباني الحكومية والمؤسسات المالية.
ومن الجدير بالذكر أن نظام الدرجات تراكمي. يجب أن تجتاز أسطوانة الدرجة الرابعة جميع متطلبات الدرجة الثالثة قبل أن يتم تقييمها وفقًا لمعايير الدرجة الرابعة. ويعني هذا الهيكل المتتالي أن كل خطوة للأعلى تمثل زيادة كبيرة في المقاومة المختبرة، وليس مجرد تسمية تسويقية.
بالإضافة إلى ذلك، يُلحق EN 1303 لاحقات حرفية برقم الدرجة للإشارة إلى خصائص إضافية:
A = الاحتفاظ بالمفتاح (لا يمكن إزالة المفتاح ما لم يتم تشغيل المزلاج الثابت)
B = مخرج الطوارئ (يتجاوز المفتاح الخارجي الدوران الداخلي للإبهام)
C = تم اختبار مقاومة الاستخراج
قد يكون تصنيف EN 1303 الكامل كما يلي: الدرجة 4 AB ، مما يعني أن الأسطوانة تحقق الأمان من الدرجة 4 مع وظيفة الاحتفاظ بالمفتاح والخروج في حالات الطوارئ.
تم تصميم الأسطوانات المضادة للانطباق خصيصًا لمواجهة إحدى تقنيات الدخول القسري الأكثر شيوعًا في أوروبا - انطباق الأسطوانات. في الهجوم المفاجئ، يطبق الدخيل قوة جانبية على الجزء المكشوف من الأسطوانة ذات الشكل الأوروبي (القسم البارز خلف وجه الباب)، مما يؤدي إلى كسرها عند نقطة الضغط. بمجرد أن ينقطع الجزء الخارجي، يستخدم المهاجم مفك براغي لتشغيل آلية الكامة المتبقية وسحب المزلاج.
تتصدى الأسطوانات المضادة للانطباق لهذا الأمر من خلال دمج نقطة انطباق مضحية مصممة هندسيًا في جسم الأسطوانة في موضع يحمي آلية الكامة الداخلية. عندما تنكسر الأسطوانة تحت القوة، فإنها تنكسر عند نقطة تترك الكامة وآلية القفل الداخلية سليمة وغير صالحة للعمل. تتضمن العديد من الأسطوانات المضادة للانطباق عالية الأمان أيضًا أقسامًا من الفولاذ المقوى وأطواقًا مضادة للاستخلاص تقاوم قوة الانطباق الأولية تمامًا.
تستخدم أسطوانات بهلوان الدبوس القياسية دبابيس محرك محملة بنابض فوق خط القص. يمكن لأداة الالتقاط أن ترفع بشكل فردي كل دبوس محرك إلى خط القص، مما يؤدي في النهاية إلى محاذاة جميع المسامير والسماح للأسطوانة بالدوران.
تعمل الأسطوانات المضادة للالتقاط على تعطيل هذه العملية باستخدام عدة آليات:
دبابيس البكرة : على شكل بكرة، تخلق دبابيس البكرة خط قص زائف. عندما يرفع المعول دبوس البكرة إلى خط القص الظاهر، فإن القسم الأوسط الضيق يتسبب في تدوير سدادة الأسطوانة قليلاً - وهو ما يعتبره المنتقي دبوسًا محددًا - ولكن شفة البكرة تلتصق بحافة المبيت، مما يمنع الدوران الكامل حتى يتم وضع جميع المسامير بشكل صحيح. وهذا يجعل اختيار دبوس واحد أكثر صعوبة بكثير.
دبابيس مسننة : تعمل الشقوق المتعددة على كل سن محرك على إنشاء عدة خطوط قص زائفة، مما يتطلب من المنتقي تحديد كل سن ومسحه قبل ضبط الدبوس بشكل صحيح.
آليات الشريط الجانبي : تضيف الأسطوانات عالية الأمان شريطًا جانبيًا يجب محاذاته بالإضافة إلى مجموعة الدبوس الرئيسية، مما يتطلب تلبية مجموعة ثانية من الحماية في وقت واحد.
تستهدف هجمات الحفر خط القص مباشرة، باستخدام لقمة الحفر لتدمير دبابيس المحرك والسماح بالتدوير الحر للسدادة.
تشتمل الأسطوانات المضادة للحفر على دبابيس فولاذية صلبة أو ألواح مضادة للحفر موضوعة في جسم الأسطوانة عند خط القص. تنحرف لقم الثقب أو تتحطم عندما تلامس هذه الإدخالات بدلاً من قطعها. عادةً ما يتم تصنيع الألواح المقاومة للثقب المقواة من الفولاذ المقوى أو مركبات كربيد التنجستن، مما يحقق مستويات صلابة تتجاوز قدرة لقم الثقب القياسية.
المفاتيح النتوءية هي مفاتيح متاحة تجاريًا (أو يمكن حفظها بسهولة) مقطوعة إلى أقصى عمق في كل موضع قطع. عند إدخال خطوة واحدة من المشاركة الكاملة والضرب بشكل حاد، فإن الطاقة الحركية ترتد مؤقتًا جميع دبابيس المحرك فوق خط القص في وقت واحد - مما يسمح للقابس بالتدوير لفترة وجيزة.
تستخدم الأسطوانات المضادة للصدمات دبابيس التخزين المؤقت أو المسامير المسننة أو تعديلات شد الزنبرك التي تمتص الصدمة الحركية دون السماح بإزاحة الدبوس في وقت واحد. تستخدم بعض التصميمات مكونات مغناطيسية أو إلكترونية لا يمكن أن تتأثر فعليًا بهجوم ميكانيكي.
تمثل الأسطوانة ذات الشكل الأوروبي (وتسمى أيضًا أسطوانة DIN أو أسطوانة اليورو) والأسطوانة القياسية الأمريكية فلسفات تصميم مختلفة بشكل أساسي - وليس مجرد أشكال مختلفة.
الشكل المادي: تستخدم
أسطوانة التشكيل الجانبي الأوروبي مقطعًا عرضيًا بيضاويًا موحدًا محددًا بواسطة DIN 18252. ويتم قياسه بالطول الإجمالي من كل طرف إلى مركز الكامة - على سبيل المثال، يبلغ طول الأسطوانة 30/30 30 مم على كل جانب. تتلاءم الأسطوانات الأوروبية مع جسم قفل نقر عبر برغي مركزي واحد وكاميرا تدور لتشغيل المزلاج والمسمار.
تستخدم الأسطوانات الأمريكية - عادةً أسطوانة نقر قياسية ANSI أو تنسيق القفل الأسطواني (الممل) - مقطعًا عرضيًا مستديرًا مع أنف ملولب. يتم تثبيتها مباشرة في جسم القفل وتشغيل ذيل منفصل. يعد ANSI Grade 1 أعلى تصنيف وفقًا للمعايير الأمريكية، والذي تحدده اختبارات BHMA (رابطة مصنعي أجهزة البناء) للأداء التشغيلي والأمني.
مفهوم الأمان:
تحقق الأسطوانات ذات الشكل الأوروبي EN 1303 أمانًا عاليًا في المقام الأول من خلال جسم الأسطوانة نفسه - حيث توجد جميعها داخل الأسطوانة مناطق مقاومة الانطباق، وإدراجات مقاومة للثقب، وأكوام دبابيس الأمان. يلعب جسم قفل النقر دورًا أمنيًا ثانويًا.
تقوم الأقفال الأمريكية بمعايير ANSI بتوزيع الأمان بشكل مختلف. غالبًا ما يحمل جسم القفل (قفل نقر أو قفل أسطواني) قدرًا أكبر من حمل الأمان، حيث تساهم الأسطوانة في التحكم في المفتاح ومقاومة الالتقاط. وهذا جزئيًا هو السبب الذي يجعل الأبواب التجارية الأمريكية نادرًا ما تواجه هجمات مفاجئة - فهندسة الأسطوانة وتصميم جسم القفل يجعل الانطباق التقليدي على النمط الأوروبي غير عملي.
التركيب وقابلية التبديل:
الأسطوانات ذات الشكل الأوروبي قابلة للتبديل بشكل كبير. إن أسطوانة 30/30 EN 1303 من الدرجة 4 من إحدى الشركات المصنعة سوف تتناسب بشكل عام مع نفس هيكل قفل التجويف مثل أسطوانة من الدرجة 3 من أخرى - بشرط تطابق الطول الإجمالي. وهذا يجعل ترقية الأمان أمرًا سهلاً دون استبدال مجموعة القفل بأكملها.
تتطلب الأقفال الأسطوانية الأمريكية استبدال مجموعة القفل الكاملة لتغيير تنسيق الأسطوانة. توفر أسطوانات قفل النقر مزيدًا من المرونة ولكنها لا تزال تتطلب مطابقة طول قطعة الذيل المحددة ودرجة الخيط الخاصة بجسم القفل.
جغرافية السوق:
تهيمن الأسطوانات ذات الشكل الأوروبي على أجهزة الأبواب التجارية في جميع أنحاء المملكة المتحدة وأوروبا وأستراليا ومعظم أنحاء الشرق الأوسط. تهيمن الأسطوانات القياسية الأمريكية على أمريكا الشمالية. بالنسبة للمشاريع الدولية - الفنادق، ومجمعات الشركات، ومنشآت التصنيع - يعد تحديد المعيار الصحيح للسوق أمرًا بالغ الأهمية، نظرًا لأن أجسام القفل، وألواح الضرب، وإعدادات الأبواب تختلف بين النظامين.
يتطلب اختيار الأسطوانة الصحيحة EN 1303 مطابقة الدرجة مع ملف تعريف المخاطر الخاص بالباب، وليس مجرد اختيار أعلى درجة متاحة لكل تطبيق.
الخطوة 1: تحديد فئة المخاطر للباب
ليست كل الأبواب التجارية تحمل نفس المخاطر. يحتوي باب الدرج في مبنى مكاتب منخفض الحركة على ملف تعريف تهديد مختلف تمامًا عن مدخل غرفة الخادم أو منطقة تخزين الصيدلية. تشمل عوامل الخطر ما يلي:
قيمة الأصول خلف الباب
تكرار الوصول (الأبواب ذات حركة المرور العالية تلبس الأسطوانات بشكل أسرع)
الموقع الخارجي مقابل الموقع الداخلي
ما إذا كان يمكن الوصول إلى الباب من شارع عام أو من محيط آمن
الخطوة 2: مطابقة درجة EN 1303 لمستوى المخاطرة
الدرجة 3 : مناسبة للمباني التجارية العامة ومباني المكاتب ومساحات البيع بالتجزئة حيث يلزم توفير الأمن الأساسي ضد الهجمات الانتهازية.
الدرجة الرابعة : مناسبة للمداخل التجارية ذات الحركة المرورية العالية، والمنشآت الصناعية الخفيفة، والمباني التي تتطلب مقاومة معززة للالتقاط والتلاعب.
الدرجة 5 : يوصى بها للبيئات التجارية ذات القيمة العالية، بما في ذلك المستودعات والمراكز اللوجستية وأي باب يمكن أن يمر فيه هجوم ممتد دون ملاحظة.
الدرجة 6 : مخصصة للبنية التحتية الحيوية والمناطق المؤمنة من قبل الحكومة والمنشآت التي قد يؤدي فيها اختراق الأسطوانات إلى عواقب وخيمة.
الخطوة 3: تقييم متطلبات مكافحة المفاجئة
بالنسبة لأي باب خارجي مزود بقفل نقر يورو، فإن الحماية ضد المفاجئة ليست اختيارية - إنها ممارسة أساسية. حدد الأسطوانات التي تشتمل على نقطة انطباق قربانية تحمي آلية الكامة. ابحث عن الأسطوانات التي تعلن عن التوافق مع تصنيف TS007 ذو 3 نجوم (معيار بريطاني يتناول على وجه التحديد مقاومة الانطباق) بالإضافة إلى التوافق مع درجة EN 1303.
الخطوة 4: النظر في متطلبات التحكم الرئيسية
تستفيد البيئات التجارية ذات الأمان العالي من الأسطوانات ذات الممرات الرئيسية المقيدة - ملفات تعريف المفاتيح الحاصلة على براءة اختراع والتي لا يمكن تكرارها دون تصريح من الشركة المصنعة. يتم تصنيف هذا أحيانًا بشكل منفصل ضمن معايير الأمان الرئيسية EN 1303 وهو طبقة مهمة من الحماية لأنظمة المفتاح الرئيسي.
الخطوة 5: التحقق من شهادة الطرف الثالث
إن مطالبة الشركة المصنعة بامتثال EN 1303 لا تعادل الامتثال المعتمد من طرف ثالث. تحديد الأسطوانات مع الوثائق من مختبر اختبار معتمد. في المملكة المتحدة، توفر موافقة التصميم المضمون (SBD) طبقة تحقق مستقلة للأسطوانات السكنية والتجارية.

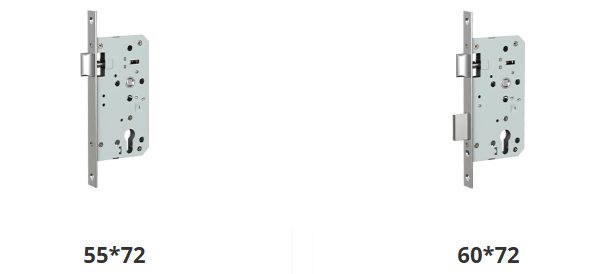

يوفر نطاق الخاص بـ Keyman Lock قفل نقر الملف التعريفي الأوروبي شهادة EN 12209 من الدرجة 3 عبر تكوينات خلفية متعددة (55 × 72، و60 × 72، و65 × 72)، مع إصدارات الملف اللولبي المكهربة المتاحة للتطبيقات التي يمكن التحكم في الوصول إليها. تم تصميم مجموعة منتجاتها للعمل مع الأسطوانات الأوروبية القياسية EN 1303، مما يجعل ترقيات الدرجة واضحة لمديري المرافق الذين يستوردون أجهزة الأبواب التجارية للتركيبات ذات المعايير الأوروبية.
يزيل معيار EN 1303 التخمين عند اختيار الأسطوانة. تعكس كل درجة أداءً تم اختباره بشكل مستقل وقابلاً للقياس، وليس لغة تسويقية. بالنسبة لتطبيقات الأبواب التجارية، الحد الأدنى للمواصفات العملية هو الدرجة 3 مع حماية ضد الانطباق والالتقاط لأي باب خارجي. يجب أن ترقى البيئات ذات القيمة الأعلى أو عالية المخاطر إلى الدرجة 4 أو الدرجة 5، مع توفير الحماية ضد الحفر والصدمات كمتطلبات قياسية.
الأسطوانة هي أصغر مكون في الباب التجاري. وهو أيضًا العنصر الذي يتم اختراقه غالبًا في حدث الدخول القسري. إن الحصول على المواصفات الصحيحة في مرحلة التصميم يكلف أقل بكثير من استبدال الباب التالف وجسم القفل والإطار بعد وقوع حادث.
بالنسبة لمديري المرافق والمهندسين المعماريين الذين يحددون أجهزة الأبواب التجارية للمشاريع ذات المعايير الأوروبية، فإن مراجعة نطاق قفل الحفر الجانبي الأوروبي من الدرجة EN من الدرجة 3 من Keyman Lock هو نقطة بداية عملية لفهم كيفية عمل التوافق من الأسطوانة إلى القفل عمليًا.
BS EN 1303 هو المعيار البريطاني والأوروبي لأسطوانات القفل. وهي تحدد طرق الاختبار ودرجات الأداء التي تغطي المتانة، ومقاومة التآكل، وقوة المفتاح، وأمان المفتاح، ومقاومة الالتقاط، ومقاومة الحفر، ومقاومة الاستخراج. يتم تصنيف الأسطوانات إلى ست درجات، حيث تكون الدرجة 1 أساسية والدرجة 6 هي أعلى مستوى أمان.
تفي أسطوانات الدرجة 3 بمتطلبات الأمان السكنية والتجارية الخفيفة الأساسية. يجب أن تجتاز أسطوانات الدرجة 5 اختبارات أكثر صرامة لمقاومة الهجوم - بما في ذلك مقاومة الالتقاط الأعلى، وقيم اختلاف المفاتيح الأكبر، والأداء المحسن ضد الحفر. يوصى بالدرجة الخامسة للمباني التجارية حيث يمكن الوصول إلى الباب من منطقة عامة ويحمي الأصول ذات القيمة العالية.
ليس بالضرورة. تعد ميزة مكافحة الانطباق ميزة محددة تمنع تكسر أسطوانة ملف تعريف اليورو والتلاعب بها أثناء الهجوم المفاجئ. تتضمن الأسطوانة عالية الأمان EN 1303 عادةً ميزة مقاومة الانطباق كواحدة من العديد من الميزات - إلى جانب الحماية ضد الالتقاط، ومكافحة الحفر، والحماية ضد الصدمات. تحقق دائمًا من الميزات المحددة التي تتضمنها الأسطوانة، بدلاً من الاعتماد على واصف واحد.
لا. الأسطوانات ذات الشكل الأوروبي والأسطوانات القياسية ANSI غير متوافقة فعليًا. تستخدم أسطوانات اليورو ملف تعريف DIN بيضاوي وكاميرا مركزية. تستخدم أسطوانات ANSI أنفًا دائريًا ملولبًا وقطعة ذيل. يتطلب استبدال أحدهما بالآخر هيكل قفل مختلفًا مصممًا لتنسيق الأسطوانة المعني.
اطلب شهادة الاختبار من مختبر خارجي معتمد. في المملكة المتحدة، ابحث عن المنتجات أو الشهادات المعتمدة من قبل التصميم الآمن (SBD) من هيئات الاختبار المعتمدة من UKAS. لا ينبغي قبول ادعاءات الشركة المصنعة التي لا تحتوي على وثائق من طرف ثالث كدليل على الامتثال للمعيار EN 1303.
التكوينات الخلفية الأكثر شيوعًا لأقفال نقر الشكل الأوروبي هي 55 × 72 مم، 60 × 72 مم، و65 × 72 مم، في إشارة إلى المسافة من حافة الباب إلى مركز الأسطوانة والمسافة من المركز إلى المركز بين عمود دوران المقبض والأسطوانة. قم بقياس هيكل القفل الحالي أو إعداد الباب قبل طلب الأسطوانات البديلة لضمان التوافق.
