المفصلات ذات المحمل الكروي مقابل المفصلات ذات المحمل العادي: ما هو الأفضل للأبواب التجارية ذات حركة المرور العالية؟

بالنسبة للأبواب التجارية ذات حركة المرور العالية، فإن المفصلات ذات المحامل الكروية هي الخيار الموصى به. إنها تقلل الاحتكاك، وتدعم أوزان الأبواب الثقيلة، وتعمل بهدوء أكبر، وتتوفر بتصنيفات مقاومة الحريق المعتمدة من UL - مما يجعلها معيار الصناعة للبيئات التجارية كثيرة المتطلبات.

على النقيض من ذلك، تعتبر المفصلات ذات المحمل العادي أكثر ملاءمة للتطبيقات الخفيفة أو ذات حركة المرور المنخفضة حيث تكون الميزانية هي الاهتمام الأساسي. إن فهم الاختلافات الرئيسية بين هذين النوعين من المفصلات يساعد المهندسين المعماريين والمقاولين ومديري المرافق على اتخاذ القرار الصحيح بشأن المواصفات في المرة الأولى.

ما هو المفصلي واضعا الكرة؟

المفصلة ذات المحمل الكروي عبارة عن مفصل مؤخرة يستخدم محامل كروية فولاذية موضوعة بين مفاصل المفصلات لتقليل الاحتكاك الدوراني. ويعني هذا التصميم الميكانيكي أن الباب يدور بسلاسة مع الحد الأدنى من التآكل، حتى في ظل الاستخدام المستمر.

تتوفر مفصلات محمل كروي في تكوينات ثنائية وأربعة محامل:

• تعتبر المفصلتان المحملتان بالكرة مناسبتين لتطبيقات الأبواب ذات الوزن القياسي في إعدادات حركة المرور المعتدلة.

• تم تصميم أربع مفصلات محمل كروي للأبواب الأثقل والاستخدام عالي التردد، مما يوفر توزيعًا فائقًا للحمل وطول العمر.

على سبيل المثال، يقدم خط Keyman"s UL كلا من المحامل الثنائية (QH4007، QH4008) والنماذج ذات الأربعة محامل (QH4001 إلى QH5012) بأحجام تتراوح من 4.0 بوصة × 3.0 بوصة إلى 5.0 بوصة × 5.0 بوصة، مما يغطي مجموعة واسعة من مواصفات الأبواب التجارية. جميعها مصنوعة من الفولاذ مع لمسة نهائية مُشكَّلة باستخدام الحاسب الآلي ومتوفرة بتشطيبات متعددة بما في ذلك SS وRB وPB.

ما هو المفصلي المحمل العادي؟

تعمل المفصلة ذات المحمل البسيط - والتي تسمى أحيانًا بالمحمل المحوري أو المفصلة الحاملة للكم - بدون محامل كروية. وبدلاً من ذلك، يدور الدبوس المفصلي مباشرةً داخل المفصل، معتمدًا على الاتصال السطحي بالسطح.

مفصلات تحمل عادي هي:

• أقل في التكلفة الأولية

• مناسب للأبواب الداخلية أو السكنية الخفيفة أو التجارية ذات حركة المرور المنخفضة

• أكثر عرضة للتآكل والاحتكاك مع مرور الوقت في ظل الاستخدام الكثيف

• لا يُنصح عمومًا بتجميع الأبواب المقاومة للحريق في البيئات التجارية ذات حركة المرور العالية

تعد المفصلات ذات المحمل العادي أكثر ملاءمة للفرق التي تقوم بتركيب أبواب المكاتب الداخلية مع الحد الأدنى من عدد الدورات، بينما تعمل المفصلات ذات المحمل الكروي بشكل أفضل عندما يشهد الباب العشرات إلى المئات من دورات الفتح/الإغلاق يوميًا.

لماذا تتطلب الأبواب التجارية ذات حركة المرور العالية مفصلات كروية؟

الأبواب التجارية ذات الحركة المرورية العالية - مثل تلك الموجودة في المستشفيات والمدارس والفنادق ومباني المكاتب - تدور آلاف المرات في السنة. تتآكل المفصلات المحملة العادية تحت هذا الحمل، مما يتسبب في اختلال المحاذاة والصرير والفشل في نهاية المطاف.

تعالج مفصلات محمل الكرة هذا عن طريق:

1. توزيع الحمل الدوراني عبر محامل فولاذية صلبة بدلاً من الأسطح المعدنية الناعمة

2. تقليل الحرارة والاحتكاك الذي يسرع التآكل بمرور الوقت

3. الحفاظ على محاذاة الباب طوال عمر الخدمة الطويل للمبنى

4. دعم أوزان الأبواب الثقيلة ، بما في ذلك الأبواب الصلبة المقاومة للحريق

بالنسبة لمجموعات أبواب الحماية من الحرائق على وجه التحديد، فإن المفصلات ذات المحامل الكروية ذات تصنيف مقاومة الحريق UL المعتمد ليست اختيارية - فهي من متطلبات التعليمات البرمجية.

ما هي مفصلة الباب المقاومة للحريق ومتى تكون مطلوبة؟

مفصلة الباب المقاومة للحريق هي مفصلة تم اختبارها بشكل مستقل واعتمادها للحفاظ على السلامة الهيكلية أثناء الحريق لمدة محددة — عادةً 1.5 ساعة أو 3 ساعات. تعتبر هذه المفصلات عنصرًا إلزاميًا في أي مجموعة أبواب مقاومة للحريق.

وفقًا لمعايير شهادة UL، يجب أن تكون المفصلات المقاومة للحريق:

• أن تكون مدرجًا في أحد مختبرات الاختبار المعترف بها (على سبيل المثال، UL وULC)

• لا يُستخدم إلا مع إطارات الأبواب والأجهزة المتوافقة المقاومة للحريق

• تلبية المعايير المعمول بها مثل ANSI/BHMA A156.1 وUL 10C

يحمل نطاق مفصلات UL من Keyman شهادة مقاومة للحريق لمدة 3 ساعات من UL بموجب الملف رقم R41384. وهذا يجعلها متوافقة للاستخدام في مجموعات أبواب الحماية من الحرائق التي تتطلب ما يصل إلى 3 ساعات من الحماية السلبية من الحرائق - والتي تغطي التطبيقات التجارية وتطبيقات سلامة الحياة الأكثر تطلبًا.

تشمل الميزات الرئيسية لمفصلة الباب المتوافقة المقاومة للحريق للاستخدام التجاري ما يلي:

• دبابيس غير قابلة للإزالة (NRP): تمنع استخراج دبوس المفصلة من الأبواب الخارجية، مما يمنع الدخول القسري

• خيارات سلك النقل الكهربائي (ETW): تمكين نقل الطاقة من خلال المفصلة لأجهزة الأبواب المكهربة

• ورقة داخلية مشطوفة: تضمن إغلاق الباب بسلاسة وخالية من الفجوات

• دقة التصنيع باستخدام الحاسب الآلي: تضمن التوافق المتسق عبر مجموعة الباب بالكامل

المفصلي المحمل الكروي مقابل المفصلي المحمل العادي: مقارنة جنبًا إلى جنب

كيفية اختيار مفصلة الباب المناسبة للتطبيقات التجارية

يتضمن اختيار مفصل الباب الصحيح لمشروع تجاري تقييم عدة معايير مترابطة:

1. وزن الباب وحجمه: تتطلب الأبواب الأثقل والأطول مفصلات بأربعة محامل وأبعاد مفصلة أكبر (على سبيل المثال، 5.0 بوصة × 4.5 بوصة أو 5.0 بوصة × 5.0 بوصة).

2. تردد حركة المرور: تتطلب البيئات ذات الدورة العالية - الردهات والسلالم والممرات - إنشاء محامل كروية لإطالة العمر.

3. متطلبات تصنيف الحريق: يجب أن يستخدم أي باب في مجموعة مقاومة للحريق مفصلاً مقاومًا للحريق مدرجًا في قائمة UL. تحقق من رقم ملف UL مع مورد الأجهزة الخاص بك.

4. الاحتياجات الأمنية: يجب أن تحدد الأبواب الخارجية مفصلات غير قابلة للإزالة (NRP) لمنع العبث.

5. اللمسة النهائية والجمالية: تتوفر المفصلات التجارية بتشطيبات متعددة (SS، وRB، وPB) للتنسيق مع الأجهزة المحيطة. تم تصميم مفصلات Keyman لتتناسب مع التشطيبات عبر خط الأجهزة الكامل الخاص بها للحصول على مظهر موحد.

6. متطلبات الكهرباء: قد تتطلب الأبواب المزودة بنظام التحكم في الوصول أو الضربات الكهربائية مفصلات ETW (سلك النقل الكهربائي) لنقل الطاقة دون وجود قناة مكشوفة.

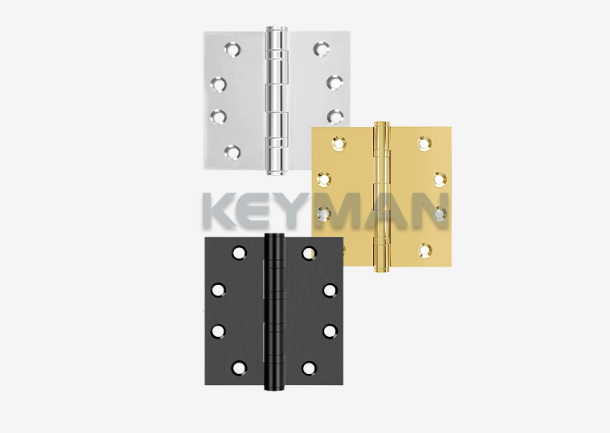

مفصلات محمل كروي مدرجة في Keyman UL للأبواب التجارية

Keyman Lock هي شركة مصنعة للأجهزة القياسية ANSI/UL تأسست في عام 1996، وتنتج مجموعة شاملة من المفصلات المؤخرة ذات المحامل الكروية المعتمدة من UL لتطبيقات الأبواب التجارية. جميع مفصلات Keyman UL تحمل:

• تصنيف UL للحريق لمدة 3 ساعات (رقم الملف R41384)

• بناء 5 مفاصل في تكوينات ثنائية وأربعة محامل

• مادة أساسية فولاذية مع خيارات تشطيب مقاومة للتآكل

• الخيارات: NRP، ETW، PIC، وRC

تتراوح الموديلات المتاحة من 4.0 بوصة × 3.0 بوصة (QH4001) إلى 5.0 بوصة × 5.0 بوصة (QH5012)، مما يوفر المواصفات الصحيحة للتركيبات القياسية للأبواب التجارية شديدة التحمل.

استكشف مجموعة مفصلات Keyman UL الكاملة وقم بتنزيل كتالوج المنتج على keymanlock.com/ul-hinge.html . للاستفسارات الخاصة بالمشروع، اتصل بفريق Keyman مباشرة على keymanlock.com/contactus.html.

الأسئلة المتداولة

س: هل يمكنني استخدام مفصلة تحمل عادية على باب تجاري مقاوم للحريق؟
ج: لا. تتطلب مجموعات الأبواب المقاومة للحريق مفصلات يتم اختبارها بشكل مستقل وإدراجها في قائمة UL لمقاومة الحريق. لا تتوفر المفصلات ذات المحمل العادي عادةً مع تصنيفات UL للحريق وهي غير متوافقة للاستخدام على أبواب النار في المباني التجارية.

س: كم عدد المفصلات التي تحمل الكرات التي يحتاجها الباب التجاري؟
ج: تتطلب معظم الأبواب التجارية القياسية ثلاث مفصلات. تتطلب الأبواب التي يزيد طولها عن 90 بوصة أو أثقل من 200 رطل عادةً أربع مفصلات لتوزيع الحمل بشكل مناسب. قم دائمًا بمراجعة مواصفات الشركة المصنعة للباب وقوانين البناء المحلية لمعرفة المتطلبات المعمول بها.

س: ماذا يعني 'NRP' في مواصفات المفصلة التجارية؟
ج: يشير NRP إلى الدبوس غير القابل للإزالة. تحتوي مفصلة NRP على برغي مثبت أو دبوس مثبت يمنع إزالة دبوس المفصلة عند إغلاق الباب، مما يوفر إجراءً أمنيًا بالغ الأهمية على الأبواب الخارجية.

س: ما الفرق بين المفصلة ذات المحملين والمفصلات ذات المحامل الأربعة للأبواب التجارية؟
ج: المفصلة ذات المحملين تناسب الأبواب ذات الوزن القياسي في ظروف حركة المرور المعتدلة. تقوم المفصلة ذات 4 محامل بتوزيع الحمل عبر المزيد من نقاط الاتصال، مما يجعلها مناسبة بشكل أفضل للأبواب الأثقل والبيئات ذات التردد العالي مثل ممرات المستشفيات أو مداخل المدارس.

س: هل مفصلات محمل الكرة Keyman متوافقة مع أجهزة Keyman الأخرى؟
ج: نعم. تصمم Keyman مفصلاتها لتتناسب مع اللمسات النهائية والتفاصيل لمجموعة أجهزتها الأوسع - بما في ذلك أقفال النقر، وأجهزة الخروج، ومسامير التدفق - مما يضمن مظهرًا متماسكًا عبر مجموعة الأبواب بأكملها.
