| حجم حالة نقر | ● 4-1/4 بوصة × 5-9/10 بوصة × 1 بوصة (108 مم × 151.4 مم × 25 مم). |
| حجم الدرع الأمامي | ● 1-1/4 بوصة × 8 بوصة × 7/32 بوصة (32 مم × 203 مم × 1.5 مم). |
| باكست | ● 2-3/4 بوصة (70 ملم) |
| نطاق الباب | ● قياسي : 1-3/4 بوصة (44-45 ملم) ● اختياري : 2 بوصة (50 ملم)، 2-1/8 بوصة (55 ملم)، 2-3/8 بوصة (60 ملم) |
| أبواب مشطوفة | ● ضبط ذاتي |
| تباعد | ● 3-5/8 بوصة (91.8 ملم) مركز الأسطوانة لمركز المقبض 2-7/16 بوصة (61.6 ملم) مركز الإبهام لمركز المقبض |
| ديدبولت | ● غطاء مقاس 1 بوصة (26.1 مم)، مصنوع من الفولاذ المقاوم للصدأ 304. |
| تسليم | ● يمكن عكس الحقل دون إزالة الحالة. تسليم المراجعة لكل التثبيت |
| من خلال البراغي | ● فتحات رأسية مقاس 38 مم . فتحات مائلة بزاوية 45 درجة، 42 مم |
| تبديل التبديل (الروك) | ● مفتاح الروك لتبديل القفل أو فتح المقبض الخارجي. |
| مغزل | ● عمود دوران مكون من قطعتين يمنع تلف النقر بالقوة الأجنبية |
| طوق الاسطوانة | ● قياسي: طوق ختم 304SS، ارتفاع 8 مم ● اختياري: طوق خراطة 304SS، مرتفع |
| مقبض رافعة | ● صب الصلبة 304 الساتان الفولاذ المقاوم للصدأ |
| تقليم | ● نوع مقطعي / نوع Escutheon |
| مجموعات تقليم | ● يمكن لجميع مقابض الرافعة أن تتطابق مع النوع المقطعي ونوع الشعار |
| التشطيبات | ● المعيار: 630 (US32D) الفولاذ المقاوم للصدأ الساتان |
| لاتشبولت | ● رمية مقاس 3/4 بوصة (20.2 مم). مزلاج صلب من قطعة واحدة مصنوع من الفولاذ المقاوم للصدأ، وتصميم منحني مضاد للاحتكاك يوفر عمرًا محسنًا للدورة مع تقليل التآكل أثناء الضربة، مما يضيف القوة والأمان. |
| الشهادة / الامتثال | ● ANSI/BHMA A156.13 الدرجة الأولى ● مُدرج في قائمة UL لتصنيف مقاومة الحريق لمدة 3 ساعات، ANSI/UL 10C NO.R40842 |
| اسطوانة قياسية | ● قياسي: 6 سنون، مفتاح Schlage C، 3 قطع مفتاح، مفتاح مختلف ● مخصص: المفتاح على حد سواء، والبناء، ونظام المفتاح الرئيسي لكل مشروع. |
| الضربات | ● قياسي: M710 (للباب بسمك 45-50 مم) فتحة مزدوجة، حافة منحنية ● اختياري - 1: M707 (للباب بسمك 45-50 مم) فتحة واحدة، حافة منحنية ● اختياري - 2: الضربة المسطحة ذات الفتحات المزدوجة M725 |
| روزيت | ● النوع المقطعي روزيت ● القطر: 2-7/16 بوصة (62 ملم) ● المادة: سطح 304SS بسمك 1 مم، وقاعدة فولاذية بسمك 2 مم |
| Escutcheon | ● لوحة من نوع Escutheon ● الحجم: 1-15/16 بوصة × 8 بوصة (50 مم × 203 مم) الارتفاع 1/2 بوصة (13 مم) ● المادة: صب صلب 304SS |
| اسطوانة SFIC (اختياري) | ● ANSI Mortise Best® أسطوانة قابلة للتبديل صغيرة الحجم ● الغلاف: 1-1/4 بوصة (32 مم) لـ 6 سنون أساسية فقط. 1-3/8 بوصة (35 مم) لكل من 6 دبابيس و7 دبابيس لكليهما. ● النواة: 6 سنون أساسية / 7 سنون أساسية. مفتاح مختلف كل قلب مزود بقطعة واحدة من مفتاح التحكم، وقطعتين من مفاتيح التشغيل ● مخصص: المفتاح على حد سواء، والبناء، ونظام المفتاح الرئيسي لكل مشروع. |
| تتوفر مجموعة واسعة من التشطيبات لتتناسب مع بابك والأجهزة الأخرى. | |||
| شفرة | أنسي/بهما | وصف | صورة |
| سس | 630 (US32D) | الفولاذ المقاوم للصدأ الساتان |  |
| ملاحظة: | 629 (US32) | الفولاذ المصقول المقاوم للصدأ |  |
| الكهروضوئية | PVD | PVD |  |
| بي.بي | 677 (الولايات المتحدة 3) | النحاس المصقول |  |
| SC | US26D | الكروم الساتان |  |
| SN | US15 | النيكل الساتان |  |
| كيمان لا. | وصف | رقم أنسي. | |
 | M704 قفل الدخول/المكتب | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا)، مفتاح تبديل يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين إلا عندما يتم تعطيل الرافعة الخارجية عن طريق تبديل المفتاح أو قفلها بواسطة أسطوانة. عندما يتم قفل الرافعة الخارجية، يتم سحب مسمار المزلاج بواسطة مفتاح من الخارج أو عن طريق تشغيل الرافعة الداخلية. مزلاج ميت مساعد. داخل الرافعة مجانية دائمًا. | F04 |
 | M705 قفل الفصول الدراسية | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين إلا عندما يتم قفل الرافعة الخارجية من الخارج بواسطة مفتاح. عندما يتم قفل الرافعة الخارجية، يتم سحب مسمار المزلاج عن طريق المفتاح، أو عن طريق مفتاح التشغيل والرافعة الخارجية من الخارج أو عن طريق تشغيل الرافعة الداخلية. مزلاج ميت مساعد. | F05 |
 | M706 قفل العائق | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين إلا عندما يتم قفل الرافعة الخارجية من الخارج بواسطة مفتاح. يمكن قفل مزلاج المزلاج في وضع التراجع عن طريق المفتاح. عندما يتم قفل الرافعة الخارجية، يتم سحب مسمار المزلاج بواسطة مفتاح من الخارج أو عن طريق تشغيل الرافعة الداخلية ما لم يتم قفل مسمار المزلاج في وضع التراجع. مزلاج ميت مساعد. | F06 |
 | M707 قفل المخزن | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل مسمار المزلاج بواسطة مفتاح من الخارج أو عن طريق تشغيل الرافعة الداخلية. الرافعة الخارجية لا تعمل دائمًا. مزلاج ميت مساعد. | F07 |
 | M712 قفل المهجع أو الخروج | نقر مع Deadbolt، Latchbolt، تبديل التبديل. يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين، إلا عندما يتم تعطيل الرافعة الخارجية عن طريق تبديل المفتاح أو قفلها بواسطة أسطوانة. يتم إسقاط الترباس الميت بواسطة المفتاح من الخارج وبالدوران من الداخل. يتم سحب الترباس الميت بالمفتاح من الخارج وبالدوران من الداخل. تعمل الرافعة الداخلية على سحب كل من البراغي والبقايا الخارجية مغلق. | F12 |
 | م713 قفل المهجع أو الخروج | نقر مع Deadbolt، Latchbolt. مزلاج الترباس يتم تشغيله بواسطة رافعة من كلا الجانبين. يتم إسقاط الترباس الميت بواسطة المفتاح من الخارج ثم يدور من الداخل. تعمل الرافعة الداخلية على سحب كل من البراغي وفتح القفل في الخارج. | F13 |
 | م715 قفل ضيف الفندق | نقر مع Deadbolt، Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل مسمار المزلاج بواسطة مفتاح من الخارج أو عن طريق تشغيل الرافعة الداخلية. الرافعة الخارجية لا تعمل دائمًا. يتم إسقاط الترباس الميت عن طريق الدوران من الداخل ويتم إغلاق جميع المفاتيح باستثناء مفتاح الطوارئ ومفتاح العرض. تعمل الرافعة الداخلية على سحب كلا المسمارين. مزلاج ميت مساعد. الرافعة الداخلية تكون دائمًا مجانية للخروج الفوري. | F15 |
 | M720 ممر الشقة قفل الباب | نقر مع مفتاح Deadbolt وLatchbolt ومفتاح مزلاج مساعد (باب مفتوح). يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين، إلا عندما يتم تعطيل الرافعة الخارجية عن طريق تبديل المفتاح أو قفلها بواسطة مفتاح. يتم تشغيل الترباس الميت بواسطة مفتاح من الخارج أو من الداخل. المفتاح الخارجي يعمل على تشغيل كلا المسمارين. تعمل الرافعة الداخلية على سحب كل من البراغي ويبقى الجزء الخارجي مغلقًا. يصل مسمار المزلاج إلى طريق مسدود عندما تصبح الرافعة الخارجية غير فعالة أو عندما يتم إسقاط المزلاج الميت. عندما يتم سحب الترباس الميت، يتم فتح الرافعة عن طريق تبديل المفتاح. | F20 |
 | M740 قفل الدخول | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل Latchbolt بواسطة رافعة من كلا الجانبين ما لم يتم تعطيل الخارج عن طريق المفتاح الخارجي أو عن طريق الدوران الداخلي. عندما يتم قفل الجزء الخارجي، يتم سحب مسمار المزلاج بواسطة مفتاح خارجي أو بواسطة رافعة بالداخل. مزلاج مساعد يغلق باب القفل عند إغلاق الباب. الرافعة الداخلية تكون دائمًا مجانية للخروج الفوري. | |
 | م745 مسكن مع مزلاج مساعد | نقر مع Deadbolt، Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين، إلا عندما يتم تعطيل الرافعة الخارجية عن طريق المفتاح. يتم تشغيل الترباس الميت بواسطة مفتاح من الخارج أو من الداخل. المفتاح الخارجي يعمل على تشغيل كلا المسمارين. تعمل الرافعة الداخلية على سحب كل من البراغي والرافعة الخارجية المفتوحة. مزلاج ميت مساعد. عندما يتم سحب الترباس الميت، يتم فتح الرافعة الخارجية. عندما يتم تمديد الترباس الميت، يتم قفل الرافعة الخارجية. |
| كيمان لا. | وصف | رقم أنسي. | |
 | م709 شقة، مخرج أو المراحيض العامة | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). نفس نقر M705 Classroom يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين، إلا عندما يتم قفل الرافعة الخارجية بواسطة مفتاح من الداخل. عند قفل الرافعة الخارجية، يتم سحب مسمار المزلاج بواسطة مفتاح من الخارج أو عن طريق تشغيل الرافعة الداخلية. مزلاج ميت مساعد. | F09 |
 | م714 قفل باب المتجر | نقر مع Deadbolt، Latchbolt. داخل W/O مخرج الذعر. مزلاج الترباس يتم تشغيله بواسطة رافعة من كلا الجانبين. الترباس الميت يعمل بواسطة مفتاح من كلا الجانبين. رافعة داخلية بدون وظيفة الخروج من الذعر. | F14 |
 | M730 اللجوء أو القفل المؤسسي | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). W/O خروج الذعر. مزلاج الترباس يتم تشغيله بواسطة مفتاح من كلا الجانبين. كلا الرافعتين معطلتان دائمًا. مزلاج ميت مساعد. | F30 |
 | م732 مزلاج الدخيل قفل بولت | نقر مع Latchbolt، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين إلا عندما يكون بالخارج يتم قفل الرافعة من الداخل أو الخارج بواسطة المفتاح. عندما يتم قفل الرافعة الخارجية، يتم سحب مسمار المزلاج بواسطة مفتاح من الداخل أو الخارج أو عن طريق تشغيل الرافعة الداخلية. مزلاج ميت مساعد. | F32 |
 | م733 الدخيل ميت قفل بولت | نقر مع Deadbolt، Latchbolt. يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين إلا عندما يكون بالخارج يتم قفل الرافعة من الداخل أو الخارج بواسطة المفتاح. يتم سحب الترباس الميت بواسطة المفتاح من الداخل أو الخارج. تعمل الرافعة الداخلية على سحب كل من البراغي وفتح القفل في الخارج. | F33 |
 | م734 الدخيل الميت قفل الترباس مع مزلاج مساعد | ديدبولت، لاتشبولت، مزلاج مساعد (الباب مفتوح). يتم قفل الباب داخل الباب بالمفتاح، ويتم تحرير المفتاح خارج التأمين اليدوي. عندما يتم تحرير السلامة، يمكن سحب المقبض الخارجي لفتح القفل باللسان المائل. يمكن للمقبض الداخلي دائمًا فتح القفل. عندما يتم إغلاق الباب، يقوم لسان الأمان المساعد بقفل اللسان المائل. لكن اليد الداخلية اللسان المائل المتراجع لا يغير حالة اليد الخارجية. | F34 |
| كيمان لا. | وصف | رقم أنسي. | |
 | M701 ممر أو مزلاج خزانة | نقر مع Latchbolt فقط. يتم تشغيل مزلاج الترباس بواسطة رافعة من كلا الجانبين في جميع الأوقات. | F01 |
 | M702 قفل الخصوصية أو غرفة النوم أو الحمام مع Deadbolt فقط | نقر الخصوصية مع Deadbolt فقط. يتم تشغيل الترباس الميت عن طريق الدوران من الداخل وعن طريق التحرير في حالات الطوارئ من الخارج. كلا المقبضين للسحب والدفع فقط. | F02 |
 | م719 الخصوصية أو غرفة النوم أو قفل الحمام | نقر الخصوصية مع Deadbolt، Latchbolt. مزلاج الترباس يتم تشغيله بواسطة رافعة من كلا الجانبين. يتم تشغيل الترباس الميت عن طريق الدوران من الداخل وإطلاق الطوارئ من الخارج. تعمل الرافعة الداخلية على سحب كلا المسمارين. | F19 |
 | M722 قفل الخصوصية أو غرفة النوم أو الحمام مع Latchbolt فقط | نقر الخصوصية مع Latchbolt فقط. يتم تشغيل مسمار المزلاج بواسطة رافعة من كلا الجانبين إلا عندما يكون بالخارج يتم قفل الرافعة بالدوران الداخلي. تعمل بالرافعة الداخلية، وتغلق الباب أو يعمل الإصدار الخارجي للطوارئ على فتح الرافعة الخارجية. | F22 |
| كيمان لا. | وصف | رقم أنسي. | |
 | م716 قفل ميت مع اسطوانات مزدوجة | نقر مع Deadbolt فقط. الترباس الميت يعمل بواسطة مفتاح من كلا الجانبين. | F16 |
 | م717 قفل ميت مع اسطوانة واحدة ودوران | نقر مع Deadbolt فقط. يتم تشغيل الترباس الميت بواسطة مفتاح من الخارج ومن خلال الدوران من الداخل. | F17 |
 | م718 قفل ميت مع اسطوانة واحدة | نقر مع Deadbolt فقط. الترباس الميت يعمل بالمفتاح من الخارج فقط. | F18 |
 | م729 قفل الفصل الدراسي الميت | نقر مع Deadbolt فقط. المفتاح من الخارج يعمل على تشغيل الترباس الميت. يتراجع الدوران من الداخل ولكن لا يُظهر الترباس الميت. | F29 |
| كيمان لا. | وصف | رقم أنسي. | |
 | م731 الخروج أو قفل الاتصال | نقر مع Latchbolt فقط. مزلاج الترباس يتم تشغيله بواسطة رافعة من الداخل. فارغة غير قابلة للإزالة تقليم أو لا تقليم في الخارج. | F31 |
 | م741 قفل الخروج | لاتشبولت، مزلاج مساعد (الباب مفتوح جزئيًا). يتم تشغيل مسمار المزلاج بواسطة رافعة داخلية أو مفتاح خارجي. مزلاج ميت مساعد. | |
 | م743 قفل غرفة التخزين بدون مقبض داخلي | لاتشبولت، مزلاج مساعد (الباب مفتوح جزئيًا). مزلاج الترباس يعمل بواسطة مفتاح خارجي. مزلاج ميت مساعد. المقبض الخارجي لا يعمل دائمًا. | |
 | M770 دمية مزدوجة | لا يوجد قفل، رافعة على كلا الجانبين مثبتة بواسطة شريط التثبيت فقط. | |
 | م775 دمية واحدة | لا يوجد قفل، رافعة جانبية واحدة فقط. |

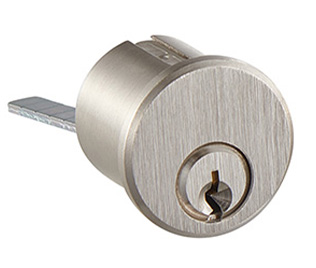

 اسطوانة ريم |  اسطوانة نقر |  اسطوانة SFIC |  اسطوانة الإبهام |
| التوضيح | وجه | طول | |||||
| (29 ملم) | (32 ملم) | (35 ملم) | (38 ملم) | (41 ملم) | (45 ملم) | ||
 | كامل الوجه معيار | FC729A | FC732A | FC735A | FC738A | FC741A | FC745A |
 | كامل الوجه ل / ج الأساسية | لا يوجد | FCC32G | لجنة الاتصالات الفدرالية35G | FCC38G | لا يوجد | لا يوجد |
| FC2-0003 ساحب رأس القفل N | FC2-0004 أداة سحب رأس القفل R | M700-062 قفل رأس ساحبة H |
 |  |  |
 |  |  |
| أداة سحب رأس القفل M700-065 أ | M700-093أداة سحب رأس القفل C | أداة سحب رأس القفل M700-102 د |
 |  |  |
 |  |  |
 M780075 حلقة القفل |  M780191 مكون حلقة القفل |
| L0100 | L0300 | L0400 | L0600 |
 |  |  |  |
 |  |  |  |
| L0800 | L0900 | L1500 | L1900 |
 |  |  |  |
| L2000 | L2100 | L3300 | L3700 |
 |  |  |  |
| L3800 | |||
 |
| الزاوية المربعة | ركن نصف القطر R4 | وصف |
| 1-1/4' (32 ملم) عرض | 1-1/4' (32 ملم) عرض | |
| M700-164 | M700-164-R4 | مزلاج × مساعد. مزلاج × ديدبولت × مفتاح |
| M700-164 | M700-164-R4 | مزلاج × مساعد. مزلاج × التبديل |
| M700-165 | M700-165-R4 | مزلاج × ديدبولت × سويتش |
| M700-166 | M700-166-R4 | مزلاج × مساعد. مزلاج × ديدبولت |
| M700-169 | M700-169-R4 | مزلاج × مساعد. مزلاج |
| M700-168 | M700-168-R4 | مزلاج × ديدبولت |
| M700-170 | M700-170-R4 | مزلاج |
| M700-171 | M700-171-R4 | ديدبولت |
| M720 | M712 | م715 | M704 | م719 | M705 |
| الوظائف المطبقة: م780؛ M720 | الوظائف المطبقة: M712 | الوظائف المطبقة: M710؛ م715 | الوظائف المطبقة: M704A | الوظائف المطبقة: م713؛ م714؛ م719 | الوظائف المطبقة: M704؛ م705؛ م706؛ م707؛ م709 |
 |  |  |  |  |  |
 |  |  |  |
| M400 | M702 | M707 | M710 |
| ر14 | R15 | T16 |
 |  |  |
 |  |  |
| باكست | ● 2-3/4 بوصة (70 ملم) فقط. |
| نطاق الباب | 1-3/8 بوصة (35 ملم) إلى 2-1/2 بوصة (64 ملم) باب معدني. باب خشبي من 1-3/4 بوصة (45 ملم) إلى 2-1/2 بوصة (64 ملم). |
| أبواب مشطوفة | ● حالة الضبط الذاتي. |
| ديدبولت | ● غطاء 1 بوصة (25.4 مم)، مصنوع من الفولاذ المقاوم للصدأ. |
| تسليم القضية | ● جميع الوظائف قابلة للعكس. |
| أنا/ج الأساسية | ● 6 أو 7 دبوس. متوافق مع أسطوانة Best® وFalcon® الأصلية. |
| حارس الاسطوانة | ● واقي الأسطوانة المزود بزنبرك شد لمقاومة شد الأسطوانة. |
| التشطيبات | ● الفولاذ المقاوم للصدأ الساتان |
| اسطوانة | ● 6 سنون قياسية، مع مفتاحين من النيكل الفضي، ومجرى المفتاح 'C'. يمكن أن يكون مفتاحًا رئيسيًا أو مفتاحًا رئيسيًا كبيرًا. نظام مفتاح البناء متاح. |
| كيمان لا. | يكتب | وصف | |
 | م470 | اسطوانة واحدة | قم بتشغيل القفل عن طريق المفتاح من الخارج وعن طريق الإبهام من الداخل. |
 | M460 | اسطوانة مزدوجة | قم بتشغيل القفل القوي بواسطة المفتاح على كلا الجانبين. |
 | م490 | الفصل الدراسي | قم بتشغيل القفل عن طريق المفتاح الخارجي. داخل ثامبتورن فقط قم بسحب القفل القوي، ولكن لا يمكن المشروع. |
 | M480 | اسطوانة × فارغة | قم بتشغيل القفل عن طريق المفتاح الخارجي فقط. داخل فارغة. |
 | M450 | خصوصية | قم بتشغيل القفل القوي من خلال دوران الإبهام الداخلي. الافراج في حالات الطوارئ في الخارج. |
